功能
描述
防破坏开关,也称为防人为破坏开关,通过前置安装技术连接到面板,通过将固定螺母(也称为锁紧螺母)安全地隐藏在面板后面,进一步确保开关的光滑外部轮廓。

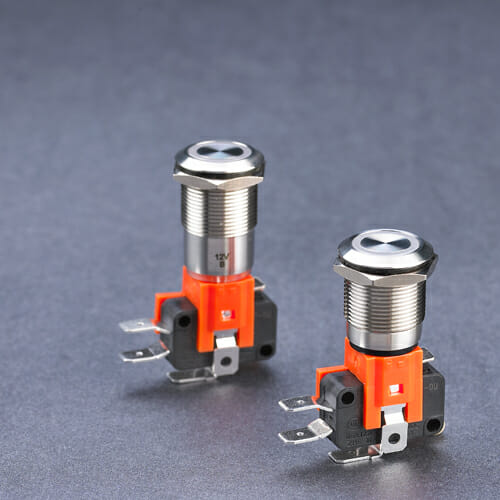

执行器是L19B大电流防破坏开关最常用的部件,其形状设计通常可以降低误操作和潜在破坏者造成损坏的风险。
我们还提供其他高质量产品,如 L19Y大电流防破坏开关,如果您对此感兴趣,请点击此处了解更多信息。
特点:
- 长寿命、高可靠性
- 防破坏IK09/密封IP65
- 带照明和不带照明
- 触点类型:SPDT(常开+常闭)、SPST(常开)、SPST(常闭)
- 大电流范围:3A 5A 8A 10A(15A)16A 20A(21A)
- 卡扣式、紧凑型设计,适用于狭小空间

订购代码

注意:
* LED基本电压:红、黄、橙色LED为1.8V@20mA / 蓝、绿、白色LED为2.8V@20mA
技术数据
| 类型 | L19B-F | L19B-R | L19B-D | ||||
| 照明选项 | 无照明 | 环形照明 | 点状照明 | ||||
| 最大面板厚度 | 0.394″ (10.0mm) | ||||||
| 端子 | 快速连接端子(4.75 x 0.5 和 6.30 x 0.5)/螺丝 | ||||||
| 最大开关额定值 | 3A 5A 8A 10A 15A(16A) 20A(21A)/ 250VAC, 125VAC 0.6A/ 125VDC 0.3A/ 250VDC | ||||||
| 接触电阻 | ≤25mΩ | ||||||
| 绝缘电阻 | ≥100mΩ | ||||||
| 介电强度 | 非连续端子之间 1,000Vrms, 50/60Hz 持续1分钟 | ||||||
| 不带电金属部件与每个端子之间 1,500Vrms, 50/60Hz 持续1分钟 | |||||||
| 接地与每个端子之间 1,500Vrms, 50/60Hz 持续1分钟 | |||||||
| 抗冲击性 | 破坏:操作力>0.5N: 1000m/s2(约100g),操作力≤0.5N: 400m/s2(约40g) | ||||||
| 故障:操作力>0.5N: 200m/s2(约20g),操作力≤0.5N: 100m/s2(约10g) | |||||||
| 抗振性 | 10 – 50Hz, 1.5mm 双振幅 | ||||||
| 操作温度 | -25℃ ~ +85℃ | ||||||
| 机械寿命 | 2,000,000次循环 | ||||||
| 电气寿命 | >50,000次循环 | ||||||
| 触点材料 | 银合金 | ||||||
| 扭矩 | 5 ~ 14Nm | ||||||
| 操作压力 | 约10N | ||||||
| 防护等级 | IP65/ IK09 | ||||||
| 材料 | 执行器 | 不锈钢 | |||||
| 主体 | 不锈钢 | ||||||
| 底座 | PA | ||||||
| 颜色 | 类型 | LED(额定值@20mA) | |||||
| 颜色 | |||||||
| 发光强度 (mcd) | 160 | 200 | 150 | 520 | 220 | 2000 | |
| 正向电压 | 1.8~2.6 | 2.8~3.6 | |||||
| 照明电压 | 无后缀 无电阻器安装。用户必须串联连接适当的电阻器。电压如上所示。 | ||||||
| 6V/ 12V/ 24V/ 36V/ 110V/ 230V | |||||||
| 寿命 | 约40,000小时 | ||||||
说明

面板开孔/照明选项
