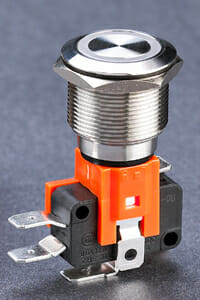

功能
描述
- 寿命长,可靠性高
- 防破坏IK09 / 密封IP65
- 带照明和不带照明
- 触点类型:SPDT(常开+常闭)、SPST(常开)、SPST(常闭)
- 电流范围广:3A 5A 8A 10A (15A) 16A 20A (21A)
- 瞬动,紧凑设计,适用于狭小空间

订购代码

注:
* LED基本电压:红色、黄色和橙色LED颜色为1.8V @ 20mA / 蓝色、绿色和白色LED颜色为2.8V @ 20mA
技术数据
| 类型 | L22B-F | L22B-F-R | L22B-F-D | ||||
| 照明选项 | 无照明 | 环形照明 | 点状照明 | ||||
| 最大面板厚度 | 0.394″ (10.0mm) | ||||||
| 端子 | 快速连接端子 (4.75 x 0.5 和 6.30 x 0.5) / 螺丝 | ||||||
| 最大开关额定值 | 3A 5A 8A 10A 15A(16A) 20A(21A)/ 250VAC, 125VAC 0.6A/ 125VDC 0.3A/ 250VDC | ||||||
| 接触电阻 | ≤25mΩ | ||||||
| 绝缘电阻 | ≥100mΩ | ||||||
| 介电强度 | 非相邻端子之间 1,000Vrms,50/60Hz 持续 1 分钟 | ||||||
| 非载流金属部件与每个端子之间 1,500Vrms,50/60Hz 持续 1 分钟 | |||||||
| 地线与每个端子之间 1,500Vrms,50/60Hz 持续 1 分钟 | |||||||
| 抗冲击性 | 破坏:操作力>0.5N:1000m/s2(约100g),操作力≤0.5N:400m/s2(约40g) | ||||||
| 故障:操作力>0.5N:200m/s2(约20g),操作力≤0.5N:100m/s2(约10g) | |||||||
| 抗振性 | 10 – 50Hz,1.5mm 双振幅 | ||||||
| 操作温度 | -25℃ ~ +85℃ | ||||||
| 机械寿命 | 2,000,000次循环 | ||||||
| 电气寿命 | >50,000次循环 | ||||||
| 触点材料 | 银合金 | ||||||
| 扭矩 | 5 ~ 14牛米 | ||||||
| 操作压力 | 约10牛 | ||||||
| 防护等级 | IP65 / IK09 | ||||||
| 材料 | 执行器 | 不锈钢 | |||||
| 主体 | 不锈钢 | ||||||
| 底座 | PA | ||||||
| 颜色 | 类型 | LED(额定值 @ 20mA) | |||||
| 颜色 | |||||||
| 发光强度 (mcd) | 160 | 200 | 150 | 520 | 220 | 2000 | |
| 正向电压 | 1.8~2.6 | 2.8~3.6 | |||||
| 照明电压 | 无后缀 未安装电阻。用户必须串联一个合适的电阻。电压如上。 | ||||||
| 6V / 12V / 24V / 36V / 110V / 230V | |||||||
| 寿命 | 约40,000小时 | ||||||
描述

面板开孔和照明选项
