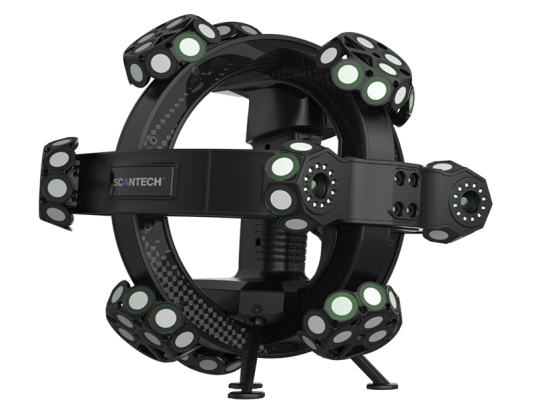

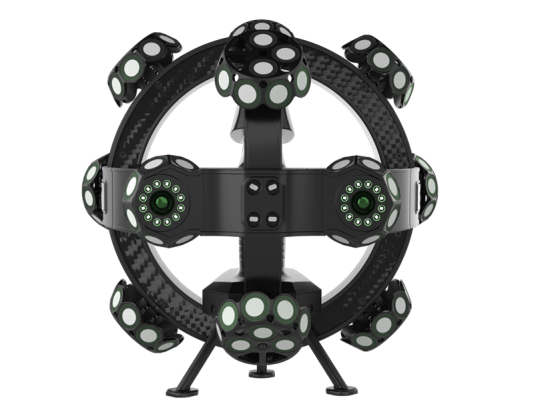

TrackScan-P42 三维系统

ScanTech

TrackScan-P42 3D 系统采用智能光学跟踪测量技术和高质量光学设备。它无需标记即可进行超高精度动态 3D 测量。该 3D 系统广泛应用于质量控制、产品开发、逆向工程等领域。

描述

通过自由切换多种工作模式,TrackScan-P42 能够适应不同的扫描场景。17 条交叉蓝色激光线实现了超快的扫描速度和流畅的体验。7 条平行蓝色激光线用于细节捕捉。单条蓝色激光线旨在快速采集深孔和死角位置的 3D 数据。

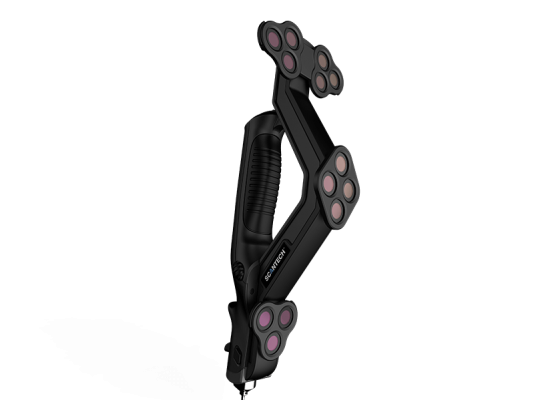

配备的无线便携式 CMM T-Probe 可进行灵活测量,并精确捕捉间隙、孔位、凹槽和复杂表面的高精度 3D 数据。通过与机械臂配合使用,TrackScan-P42 还可以实现智能在线自动化 3D 检测。

类型 TrackScan-P42
扫描模式 超高速扫描 17 条蓝色交叉激光线
超精细模式 B 7 条蓝色平行激光线
深孔扫描 深孔扫描
激光线总数 42
精度 0.025 毫米
测量速率 1,900,000 次测量/秒
扫描区域 310 毫米 x 350 毫米
激光等级 Ⅱ类(对眼睛安全)
分辨率 0.020 毫米
体积精度 9.1 立方米 0.064 毫米
16.6 立方米 0.078 毫米
体积精度
(带 MSCAN-L15 摄影测量系统)
0.044 毫米 + 0.015 毫米/米
便携式 CMM T-Probe 可选 支持
单点重复性 0.030 毫米
零件尺寸范围(推荐) 200 ~ 6000 毫米
离焦距离 300 毫米
景深 320 毫米
输出格式 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc 或定制
工作温度范围 -10 ~ 40 °C
接口模式 USB 3.0
专利 CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1



智能无标记跟踪

TrackScan-P42 3D 系统通过智能光学跟踪测量,实现了无标记即时扫描,大大提高了工作效率,降低了成本。

超快和细节捕捉能力

17 条蓝色交叉激光线实现了 1,900,000 次测量/秒的超快扫描速度和流畅体验。7 条平行蓝色激光线用于细节捕捉。单条蓝色激光线旨在快速获取深孔和死角位置的 3D 数据。

宽扫描区域

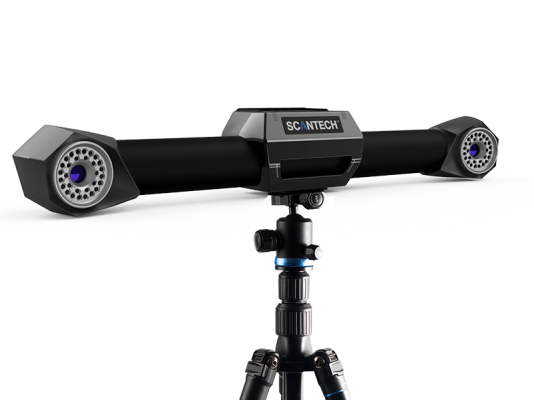

E-Track 双摄像头传感器实现了更宽的测量区域,并动态跟踪零件。

精准复合定位

TrackScan-P42 支持摄像头跟踪和标记跟踪模式。在 E-Track 的盲区,扫描仪可以通过识别标记继续工作。

航空级材料

TrackScan-P42 3D 扫描仪采用一体化设计,由航空级碳纤维材料制成,坚固耐用。
