描述
AutoScan-K系列三维检测系统具有多种工作模式,能够适应不同工业场景下的测量需求。同时,基于前沿的机器视觉算法,能够精确控制机器人的运动,从而实现高效、自动化的批量检测。
| 型号 | AutoScan-KM II | AutoScan-KM | AutoScan-K20 | |
|---|---|---|---|---|
| 扫描模式 | 超快扫描 | 13条蓝色激光线 | 11条蓝色激光线 | 7条红色激光线 |
| 超精细扫描 | 7条蓝色平行激光线 | 5条蓝色平行激光线 | ||
| 大区域扫描 | 11条平行红外激光线 | – | ||
| 深孔扫描 | 1条额外蓝色激光线 | 1条额外红色激光线 | ||
| 激光线总数 | 45 | 41 | 20 | |
| 精度 | 0.020 mm | |||
| 扫描速率 | 高达1,650,000次测量/秒 | 高达1,350,000次测量/秒 | 高达650,000次测量/秒 | |
| 扫描区域 | 高达1440 mm × 860 mm | 高达550 mm × 600 mm | ||
| 摄影测量系统 | 标准配置 | 内置 | ||
| 扫描区域 | 3760 mm × 3150 mm | 2500 mm × 3000 mm | ||
| 景深 | 2500 mm | |||
| 激光等级 | CLASS Ⅱ (对眼睛安全) | |||
| 分辨率 | 0.010 mm | |||
| 体积精度 | 独立工作 | 高达0.010 mm + 0.030 mm/m | 0.020 mm + 0.035 mm/m | |
| 配合1米基准杆工作 | 高达0.010 mm + 0.020 mm/m | 0.020 mm + 0.020 mm/m | ||
| 配合MSCAN-L15工作 | 高达0.010 mm + 0.015 mm/m | 0.020 mm + 0.015 mm/m | ||
| 景深 | 925 mm | 620 mm | ||
| 输出格式 | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc 或定制 | |||
| 工作温度范围 | -10 ~ 40°C | |||
| 接口模式 | USB 3.0 | |||
| 专利 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1 | |||

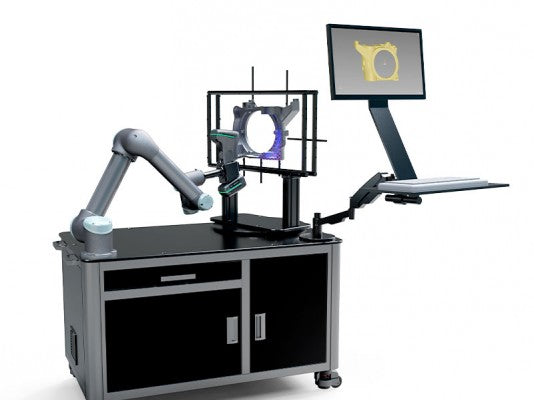

全流程自动化检测
在无需人工干预的情况下,AutoScan-K可在设置扫描路径和不同产品测量流程后,自动进行批量三维扫描,进行数据比对,并生成检测报告。
个性化操作
根据不同工件的特点提供多种测量模式。为满足不同的检测要求,工件可从多个角度进行夹持,以设置检测路径。
安全可靠的无损检测
AutoScan-K基于自动化光学测量技术,真正实现非接触、无损的智能检测,安全可靠,适用于不同车间环境。
其工业智能转台可实现高效无盲点检测。
精准高效的测量
AutoScan-K可检测不同尺寸、重量和不同材料的工件。它可生成多达45条激光线进行高密度数据扫描,速度高达每秒1,650,000次。
它能在恶劣的工业环境下实现精确的三维检测,分辨率高达0.010毫米,体积精度高达0.030毫米/米。
二次开发
二次开发允许操作人员通过调用SDK接口控制系统。

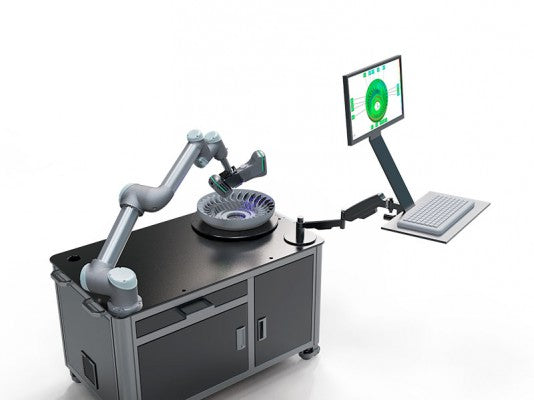

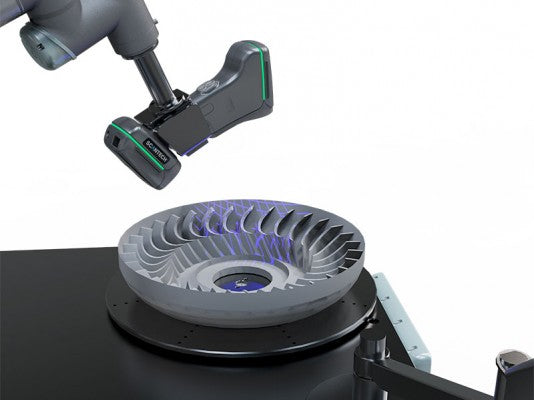

智能转台
工业智能自动化转台适应各种夹具。无需在物体上粘贴标记,即可实现快速可靠的夹持,大大简化了三维扫描前的准备工作。
一体化设计
整个自动化三维检测系统采用一体化设计,因此可在车间进行高精度批量检测。
产品来源:https://www.3d-scantech.com/product/autoscan-k-3d-system/
