描述
AutoScan-T42 无需粘贴标志点即可进行非接触式扫描。它与生产线的无缝连接大大有助于减轻工作量。军工级制造质量使其具有强大的抗干扰能力和对复杂恶劣车间环境的高度适应性。可广泛应用于国防、能源、5G、模具制造等领域,用户通过一键启动、离线编程以及与三维软件的兼容性,即可轻松操作该系统。
| 类型 | AutoScan-T42 | AutoScan-T30 | AutoScan-T22 | |
|---|---|---|---|---|
| 扫描模式 | 超快扫描 | 17 条蓝色激光十字线 | 11 条蓝色激光十字线 | 7 条红色激光十字线 |
| 超精细扫描 | 7 条蓝色平行激光线 | |||
| 深孔扫描 | 1 条额外蓝色激光线 | |||
| 总激光线数 | 42 | 30 | 22 | |
| 精度 | 0.025 毫米 | 0.030 毫米 | ||
| 测量速率(最高) | 1,900,000 次测量/秒 | 1,200,000 次测量/秒 | 480,000 次测量/秒 | |
| 扫描区域 | 310 毫米 × 350 毫米 | 275毫米×250毫米 | ||
| 激光等级 | CLASS Ⅱ(人眼安全) | |||
| 分辨率 | 0.020 毫米 | |||
| 体积精度 | 9.1立方米 | 0.064 毫米 | ||
| 16.6立方米 | 0.078 毫米 | |||
| 体积精度 (带 MSCAN-L15 摄影测量系统) |
0.044 毫米 + 0.015 毫米/米 | |||
| 零件尺寸范围(推荐) | 200 ~ 6000 毫米 | |||
| 工作距离 | 300 毫米 | |||
| 景深 | 320 毫米 | |||
| 输出格式 | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc 或定制 | |||
| 操作温度范围 | 5 ~ 40°C | |||
| 接口模式 | USB 3.0 | |||
| 专利 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 | |||

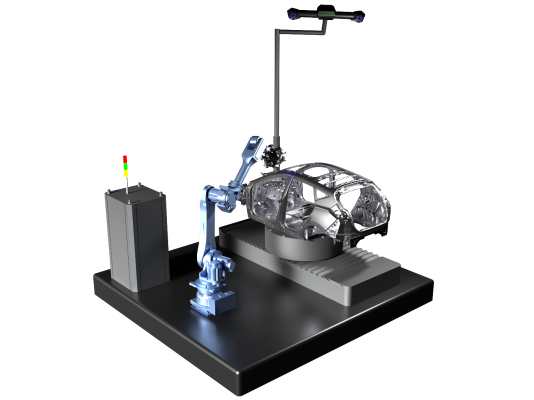

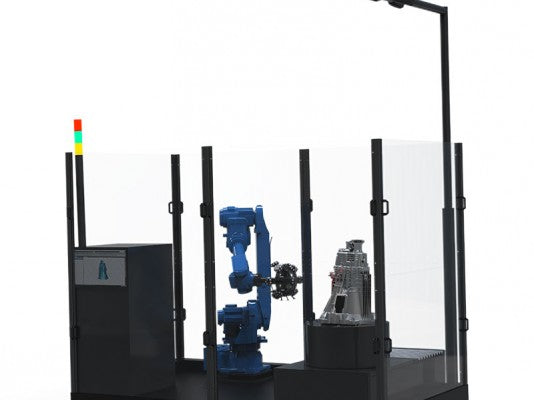

与生产线无缝协作
基于自动化光学跟踪技术并无缝集成到生产线中,专为在线批量检测设计,大幅提升生产过程的迭代效率。
多种配置
结合手持式三维扫描仪、便携式三坐标测量机、MSCAN 摄影测量系统、旋转平台和导轨,实现同步光学跟踪和扫描以及个性化解决方案。
加速精确检测
采用蓝色激光和同步跟踪技术,测量速率高达 1,900,000 次/秒,精度达 0.025 毫米。
可实现高效灵活的自动化制造,不受外部因素影响。
军工级品质
军工级设计,不受温度、振动、灰尘等影响,在恶劣工业环境下表现出卓越的适应性。
操作简便
一键启动、离线编程和自动生成检测报告,使用户无论经验如何,都能轻松完成测量。
产品来源: https://www.3d-scantech.com/product/autoscan-t42-3d-system/
