TrackScan-P30 三维系统

ScanTech

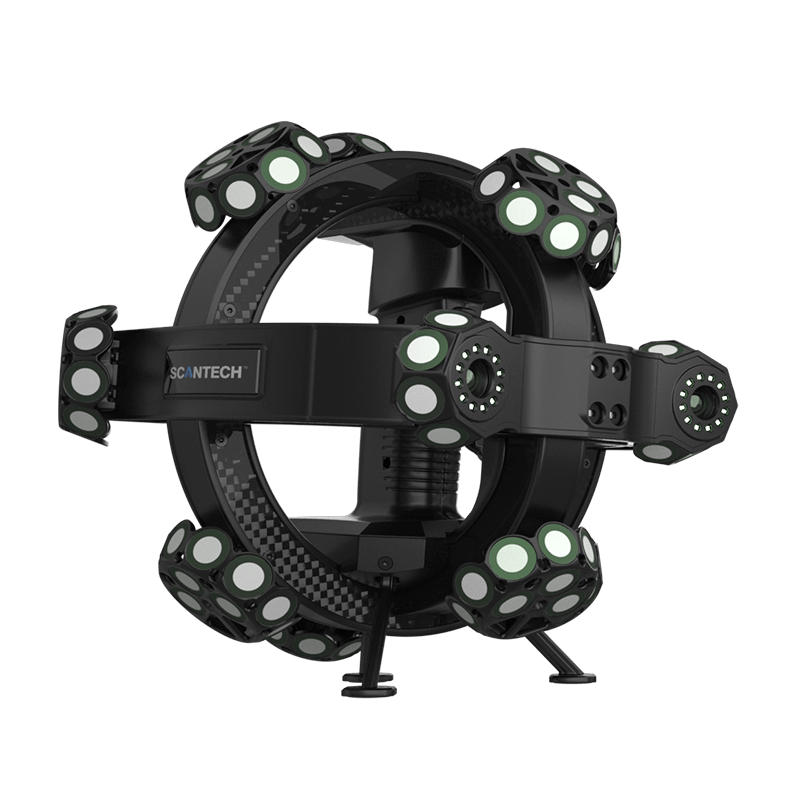

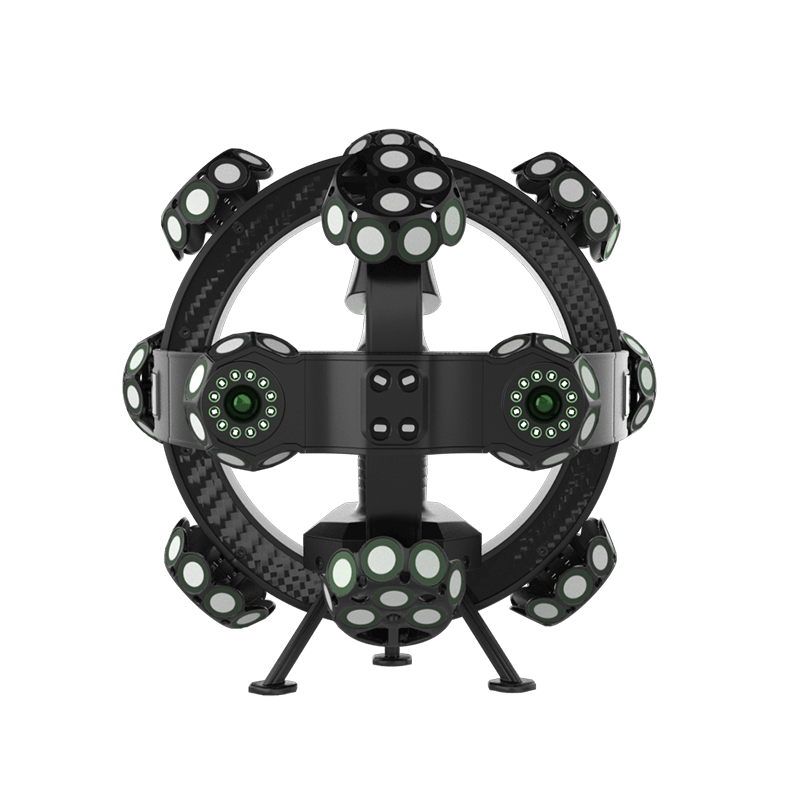

TrackScan-P30三维扫描系统采用智能光学追踪测量技术和高品质光学设备。它无需标记点,即可实现超高精度的动态三维测量。该三维系统广泛应用于质量控制、产品开发、逆向工程等领域。

TrackScan-P30通过自由切换多种工作模式,可适应不同的扫描场景。11条交叉蓝色激光线实现超高速扫描,带来流畅体验。7条平行蓝色激光线用于细节捕捉。单束蓝色激光线则可快速采集深孔和死角位置的三维数据。

配备的无线便携式CMM T-Probe可实现灵活测量,精确捕捉间隙、孔位、凹槽和复杂表面的高精度三维数据。通过与机器人手臂配合,TrackScan-P30还可以实现智能在线自动化三维检测。

描述

智能追踪,无需标记点

TrackScan-P30三维扫描系统采用智能光学追踪测量技术,无需标记点即可实现即时扫描,大大提高了工作效率并降低了成本。

超快捕捉,细节尽显

11条交叉蓝色激光线,扫描速度高达1,200,000次测量/秒,带来流畅体验。7条平行蓝色激光线用于细节捕捉。单束蓝色激光线旨在快速获取深孔和死角位置的三维数据。

强大的抗干扰能力

轻松捕捉光亮和黑色表面的三维数据;对环境、振动和热变化具有强大的抗干扰能力。

无线便携式CMM

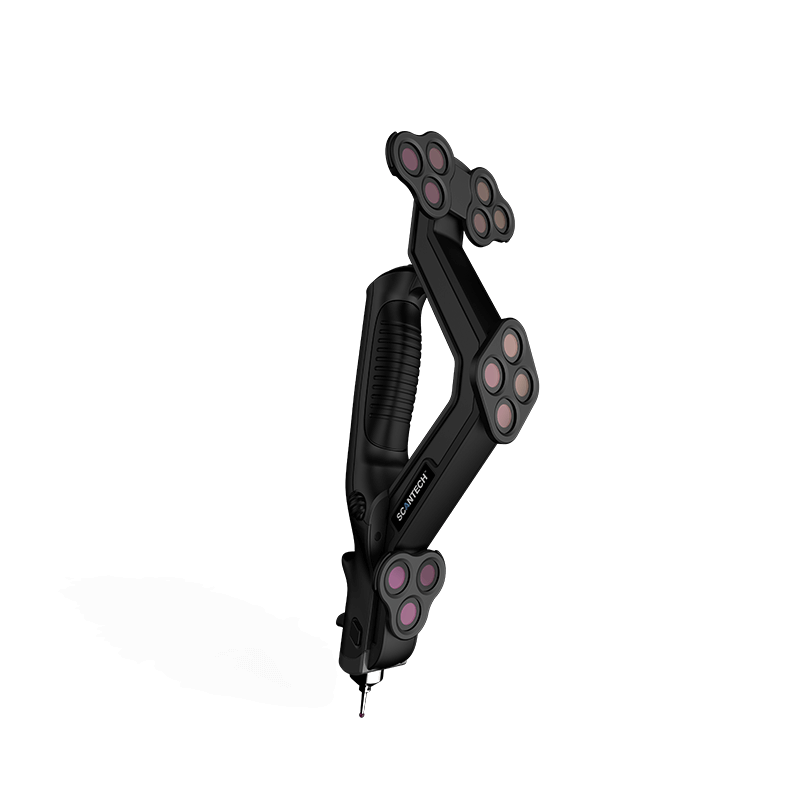

便携式CMM T-Probe专为获取孔洞和隐藏点位的精确三维数据而设计,单点重复精度高达0.030毫米。

技术参数

类型 TrackScan-P30
扫描模式 超快扫描 11条蓝色激光十字线
超精细模式 B 7条蓝色平行激光线
深孔扫描 1条额外蓝色激光线
激光线总数 30
精度 0.025毫米
测量速率 1,200,000次测量/秒
扫描面积 310毫米 x 350毫米
激光等级 Ⅱ类(人眼安全)
分辨率 0.020毫米
体积精度 9.1 立方米 0.064毫米
16.6 立方米 0.078毫米
体积精度
(带MSCAN-L15摄影测量系统)
0.044毫米 + 0.015毫米/米
便携式CMM T-Probe 可选 支持
单点重复精度 0.030毫米
零件尺寸范围(推荐) 200 ~ 6000毫米
工作距离 300毫米
景深 320毫米
输出格式 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc 或定制
工作温度范围 -10 ~ 40 °C
接口模式 USB 3.0
专利 CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1
