描述
| 应用和特点 |

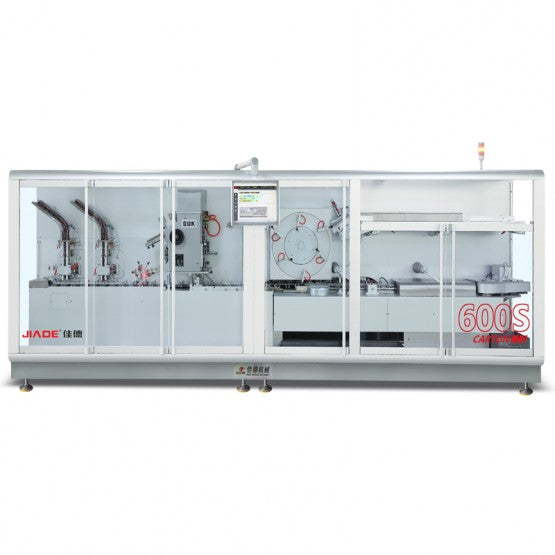

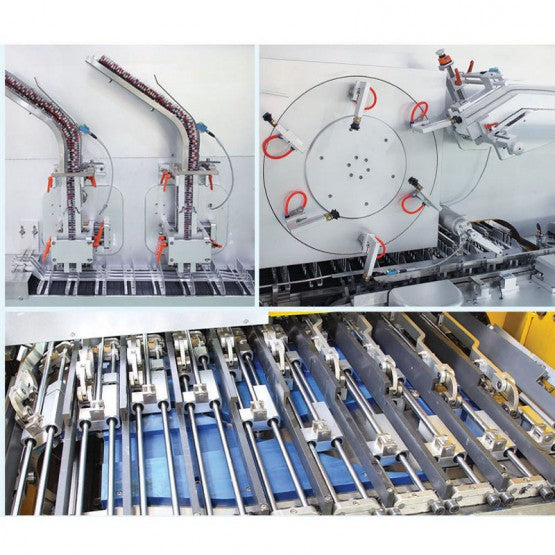

| JDZ-600 全自动高速连续装盒机是一款创新设计的新型号，以引进国外先进技术为基础，并严格按照制药行业“GMP”标准制造。该机具有高效率、高性能的生产能力，说明书折叠与输送、纸盒打开与成型、后推结构及相关技术均达到欧美标准；简洁的设计和后置连续推入结构使操作和维护更加方便；六等份旋转开箱和二次预成型装置确保纸盒完全打开和成型。
该型号是一款自动高速连续装盒机，是一款集气动、光电、机械于一体的高性能产品，每个主要机构均由一到两套伺服独立控制，客户只需在触摸屏上更改数据即可调整不同尺寸的产品，无需手动调整，实现完全自动化。适用于将铝塑泡罩、瓶子、软管、铝/铝条状软包装和袋子自动装入纸盒，也可与配套机器连接组成生产线。
|
| 1. 无产品不吸取说明书，无说明书不吸取纸盒 |
| 2. 连续多次不吸取说明书，机器自动停止。 |
| 3. 压缩空气和真空负压过低，机器报警停止。 |
| 4. 后置推料器可节省更多空间，使操作和维护更方便。 |
| 5. 只需在屏幕上更改参数即可调整不同产品。 |
| 6. 噪音低于其他高速装盒机。 |
| 7. 说明书折叠装置采用GUK 2000。 |
| 8. 电气和气动元件均为国际知名品牌。 |
| 9. 触摸屏上自动显示速度、故障报警和计数。 |
| 主要技术参数 | ||
| 装盒速度 | 600盒/分钟 | |
| 纸盒 | 质量要求 | 350g/m2 |
| 尺寸范围（长×宽×高） | (70-180)×(35-80)×(14-50)mm(长×宽×高) | |
| 说明书 | 质量要求 | 60-70g/m2 |
| 展开说明书规格（长×宽） | (80-250)mm×(90-170)mm | |
| 折叠范围 | 【1-4】折 | |
| 压缩空气 | 工作压力 | ≥0.6Mpa |
| 耗气量 | 280-320L/分钟 | |
| 电源 | 380V/50Hz | |
| 电机功率 | 15kw | |
| 机器尺寸（长×宽×高） | 5100×1850×2000(长×宽×高) | |
| 机器重量 | 5500kg | |
部件清单
| 序号 | 名称 | 型号与规格 | 数量 | 制造商 |
| 1 | 工业电脑 | CP3919-0000 | 1 | 德国倍福 (Beckhoff) |
| 2 | 工业电脑 | C9900-K632 | 1 | 德国倍福 (Beckhoff) |
| 3 | 嵌入式PC模块 | CX5140-0135 | 1 | 德国倍福 (Beckhoff) |
| 4 | 总线模块 | EL1889 | 2 | 德国倍福 (Beckhoff) |
| 5 | 总线模块 | EL2889 | 2 | 德国倍福 (Beckhoff) |
| 6 | 总线模块 | EK1110 | 1 | 德国倍福 (Beckhoff) |
| 7 | 伺服电机 | AM8122-1F20-0000 | 2 | 德国倍福 (Beckhoff) |
| 8 | 伺服电机 | AM8031-1C20-0000 | 9 | 德国倍福 (Beckhoff) |
| 9 | 伺服电机 | AM8041-1D20-0000 | 2 | 德国倍福 (Beckhoff) |
| 10 | 伺服电机 | AM8042-1E20-0000 | 4 | 德国倍福 (Beckhoff) |
| 11 | 伺服电机 | AM8043-1E20-0000 | 1 | 德国倍福 (Beckhoff) |
| 12 | 伺服电机 | AM8061-1G20-0000 | 2 | 德国倍福 (Beckhoff) |
| 13 | 驱动器 | AX5206-0000-0200 | 4 | 德国倍福 (Beckhoff) |
| 14 | 驱动器 | AX5203-0000-0200 | 5 | 德国倍福 (Beckhoff) |
| 15 | 总线模块 | EL7211-0010 | 2 | 德国倍福 (Beckhoff) |
| 16 | 总线模块 | EL9576 | 1 | 德国倍福 (Beckhoff) |
| 17 | 开关电源 | ABL 2REM24085K
200W |
3 | 法国施耐德 (Schneider) |
| 18 | 开关电源 | 48V 500W | 2 | 法国施耐德 (Schneider) |
| 19 | 光电开关 | GTB6-N4212 | 5 | 德国西克 (Sick) |
| 20 | 名称 | 型号与规格 | 数量 | 制造商 |
| 21 | 光电开关 | LUTM-UN81162P | 1 | 德国西克 (Sick) |
| 22 | 光电开关 | VTF18-4N1212 | 1 | 德国西克 (Sick) |
| 23 | 接近开关 | IME12-04BN | 3 | 德国西克 (Sick) |
| 24 | 接近开关 | IME30-20N | 1 | 德国西克 (Sick) |
| 25 | 急停按钮 | M22-PV/K01 | 1 | 法国施耐德 (Schneider) |
| 26 | 小型中间继电器 | RXM2LB2BD 24VDC | 3 | 法国施耐德 (Schneider) |
| 27 | 固态继电器 | MRD-060D4 | 29 | Leader |
| 28 | 断路器 | IC65N C63 3P | 1 | 法国施耐德 (Schneider) |
| 29 | 断路器 | IC65N C32 3P | 3 | 法国施耐德 (Schneider) |
| 30 | 断路器 | IC65N C25 3P | 1 | 法国施耐德 (Schneider) |
| 31 | 断路器 | IC65N C10 1P | 5 | 法国施耐德 (Schneider) |
| 32 | 断路器 | IC65N C3 1P | 2 | 法国施耐德 (Schneider) |
| 33 | 热继电器 | LRN10 | 1 | 法国施耐德 (Schneider) |
| 34 | 施耐德 | LC1N1210M5N | 1 | 法国施耐德 (Schneider) |
| 35 | 接触器 | LC1N50M5N | 1 | 法国施耐德 (Schneider) |
| 36 | 过滤器调节器 | AW30-03E | 2 | SMC |
| 37 | 过滤器接头 | ZFC200-08 | 6 | SMC |
| 38 | 电磁阀 | VP542R-5GD1-03A | 6 | SMC |
| 39 | 真空泵 | 40CBM | 1 | 德国贝克 (Becker) |
| 40 | 信号指示灯 | XVGB3SMA 24V | 1 | 法国施耐德 (Schneider) |
装箱清单
| 序号 | 名称 | 规格 | 单位 | 数量 |
| 1 | 自动装盒机 | JDZ-600 | 套 | 1 |
| 2 | 剪线钳 | 8″ | 个 | 1 |
| 3 | 尖嘴钳 | 4″ | 个 | 1 |
| 4 | 螺丝刀 | 一字 | 个 | 1 |
| 5 | 螺丝刀 | 十字 | 个 | 1 |
| 6 | 内六角扳手 | 加长 | 个 | 1 |
| 7 | 活络扳手 | 8英寸 | 个 | 1 |
| 8 | 活络扳手 | 12英寸 | 个 | 1 |
| 9 | 开口扳手 | 8-10 | 个 | 1 |
| 10 | 开口扳手 | 12-14 | 个 | 1 |
| 11 | 压力油壶 | 压力油壶 | 个 | 1 |
| 12 | 备件 | 备件清单 |
