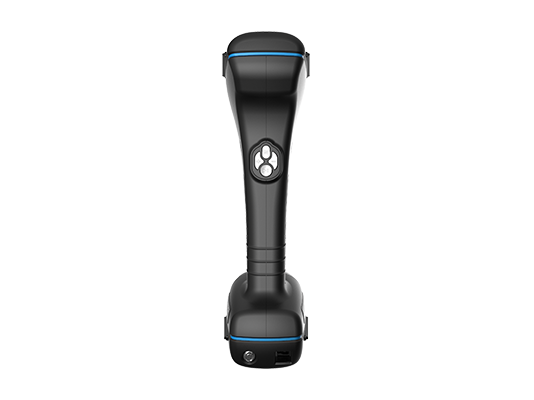

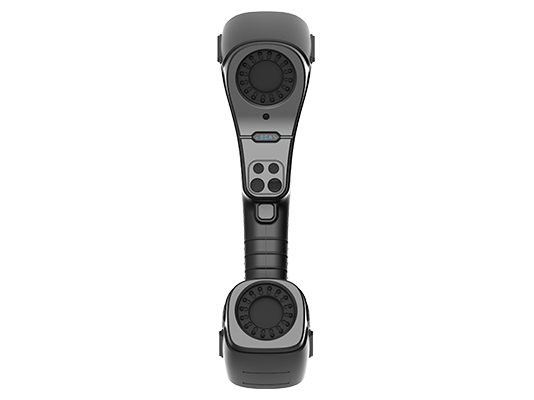

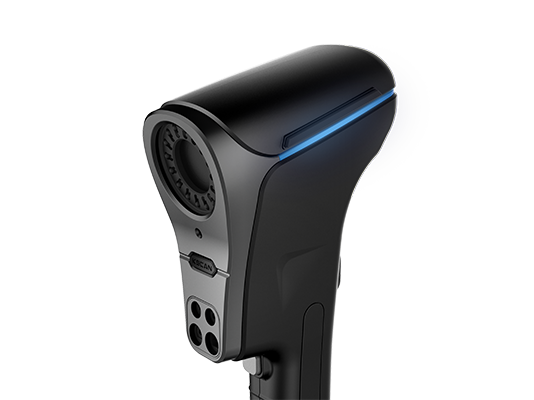

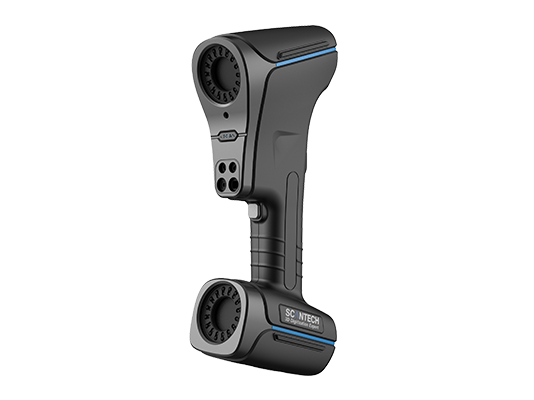

KSCAN20三维扫描仪

ScanTech

KSCAN20 3D扫描仪是一款应用最广泛的专业3D扫描仪。它重新定义了便携式3D扫描仪的含义。

KSCAN20 3D扫描仪集成了内置摄影测量系统和双激光扫描模式,这些都是全球首创的技术。

得益于红蓝激光扫描模式,KSCAN20以每秒65万次测量的效率,以及10微米的超高分辨率和0.020毫米的精度,实现了高效和超高细节捕捉。内置摄影测量系统大大扩展了扫描面积至2500毫米×3000毫米,并将体积精度提高到0.035毫米/米。

KSCAN20 3D扫描仪的探测功能与我们的3D软件ScanViewer协同工作,为各种行业提供全面有效的3D数字化解决方案。

描述

无限测量范围

在扫描大型物体和小型零件方面表现出色。真实捕捉平面甚至硬币的3D数据。

内置摄影测量

体积精度高达0.035mm/m,为大型工件扫描带来更多便利。

探测功能

便携式CMM支持不同的工作模式,在测量孔、隐藏点、特征、装配检测等方面表现更佳。

一台扫描仪两种激光源

红蓝激光扫描模式结合了高灵活性和高效率。蓝光模式以10微米的分辨率轻松捕捉极精细的细节。

更高的效率

KSCAN优化了每个扫描过程,大大降低了设备、时间和人工成本。

技术规格

类型 KSCAN20
扫描模式 标准模式 R 超精细模式 B
激光源 7条红色激光线
(+ 1条额外红色线)
5条蓝色平行激光线
精度 0.020 毫米
内置摄影测量 支持
超精细扫描 支持
体积精度(基于零件尺寸) 0.020 毫米 + 0.035 毫米/米 0.010 毫米 + 0.035 毫米/米
高精度基准杆体积精度 0.020 毫米/米
分辨率 0.050 毫米 0.010 毫米
测量速率 每秒650,000次测量
激光等级 CLASS Ⅱ
(人眼安全)
扫描区域 最大 550 毫米 × 600 毫米
扫描区域(摄影测量) 2500 毫米 × 3000 毫米
距离 500 毫米 180 毫米
景深 620 毫米 200 毫米
景深(摄影测量) 2500 毫米
单点重复性 0.030 毫米
跟踪频率(便携式CMM) 60 赫兹
边缘精度 0.030 毫米
软件中的管道检测 支持YBC/LRA数据
输出格式 .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc 或自定义
接口模式 USB 3.0
操作温度范围 -10 ~ 40 °C
专利 CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740,US10309770B2
