描述
规格
品牌名称: Heltec Automation
产地: 中国大陆
微控制器: ESP32
LoRa芯片: SX1276
LoRa频段: 欧盟:863_870, 美国:902-928
LoRa最大输出功率: 18dB ± 2dB
硬件资源-1: UART x 3; SPI x 2; I2C x 2; I2S x 1
硬件资源-2: 12位ADC; 8位DAC
硬件资源-3: 29个通用GPIO
显示屏: 0.96英寸128*64 OLED显示屏
闪存: 4MB(32M-bits) SPI 闪存
接口: Micro USB x 1; LoRa天线接口(IPEX) x 1
特点:
频率:240MHz
闪存:64M-bits
处理器:2*Tensilica LX6 + 1*ULP处理器
主控芯片:ESP32
LoRa芯片支持频段:SX1276(868-915、923MHz);
开放通信距离:3KM
计算能力:高达600 dmips
双模蓝牙:传统蓝牙和BLE低功耗蓝牙
开发环境:完美支持Arduino
工作电压:3.3v~7v
工作温度范围:-40~80℃
接收灵敏度:-139dbm(SF12, BW125KHz)
UDP连续吞吐量:135Mbps
USB转UART桥接芯片:CP2102
WIFI支持模式:嗅探器、站点、softAP、Wi-Fi Direct


WiFi + 蓝牙 + LoRa
支持WIFI802.11 b/g/n/e/i,传统蓝牙和BLE低功耗双模蓝牙;
提供运行在ESP32上的独家LoRaWAN协议源代码并提供技术支持。
详情

包含什么
排针默认未焊接

新版本:WIFI Lora Kit 32 V3
V3升级版,点击图片查看:

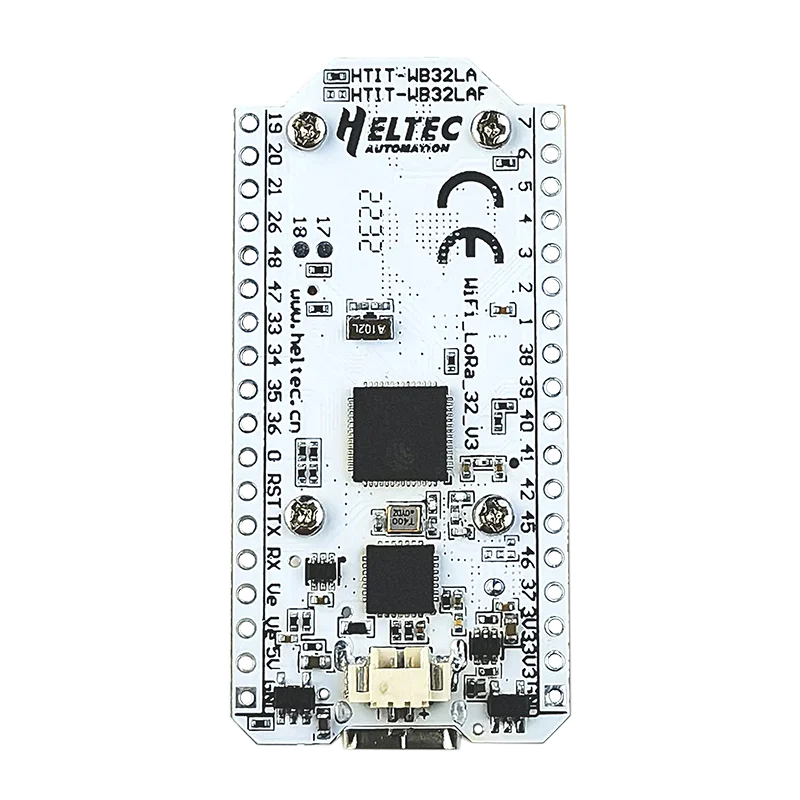

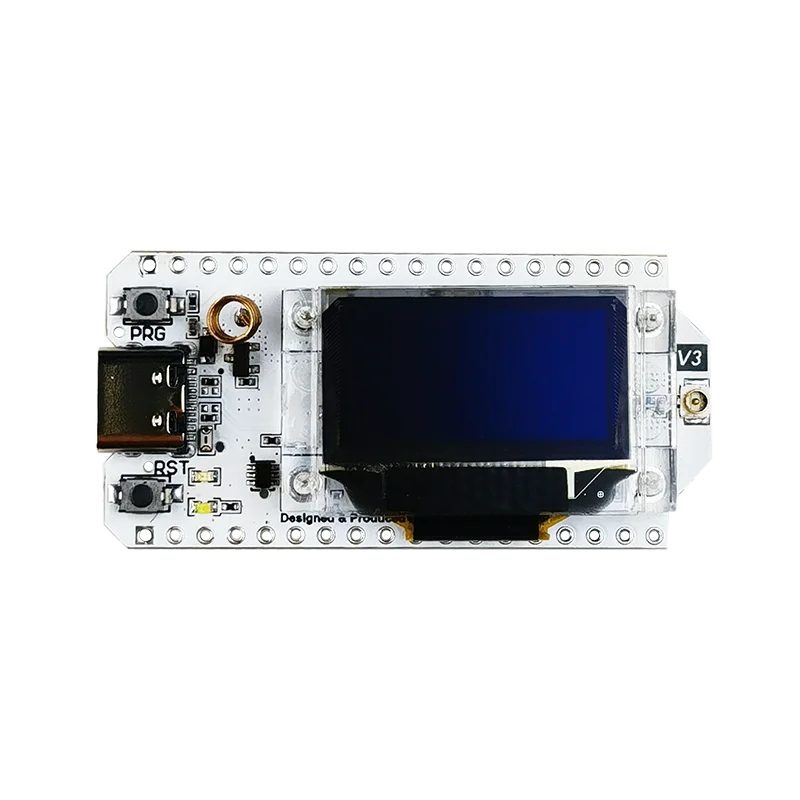

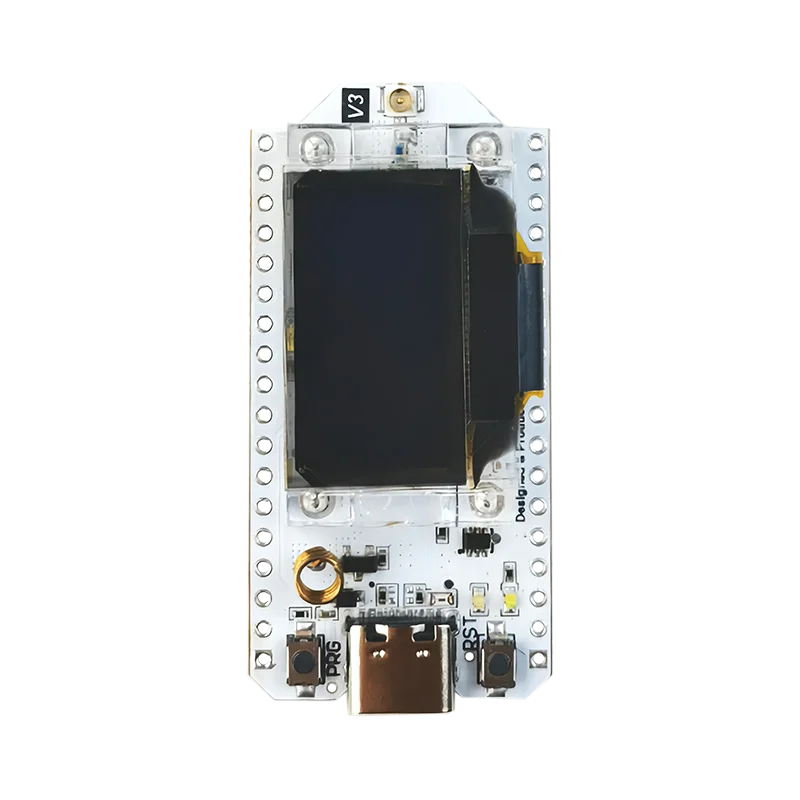

WiFi LoRa 32是Heltec Automation设计和生产的经典物联网开发板。自2017年推出以来,深受开发者和创客喜爱。全新推出的V3版本与V2版本引脚顺序相同,并保留了Wi-Fi、BLE、LoRa、OLED显示等功能。
它是智慧城市、农场、家庭、工业控制、家庭安防、无线抄表以及物联网开发者的最佳选择。
微处理器:ESP32-S3FN8(Xtensa® 32位LX7双核处理器,五级流水线架构,频率高达240 MHz)。
SX1262 LoRa节点芯片。
Type-C USB接口,具有完整的稳压器、ESD保护、短路保护、射频屏蔽及其他保护措施。
板载SH1.25-2电池接口,集成锂电池管理系统(充放电管理、过充保护、电池电量检测、USB/电池电源自动切换)。
集成WiFi、LoRa、蓝牙三种网络连接,板载Wi-Fi、蓝牙专用2.4GHz金属弹簧天线,预留LoRa用的IPEX(U.FL)接口。
板载0.96英寸128*64点阵OLED显示屏,可用于显示调试信息、电池电量等信息。
集成CP2102 USB转串口芯片,方便程序下载和调试信息打印。
具有良好的射频电路设计和低功耗设计。

原理图:

品牌故事

为什么选择我们?

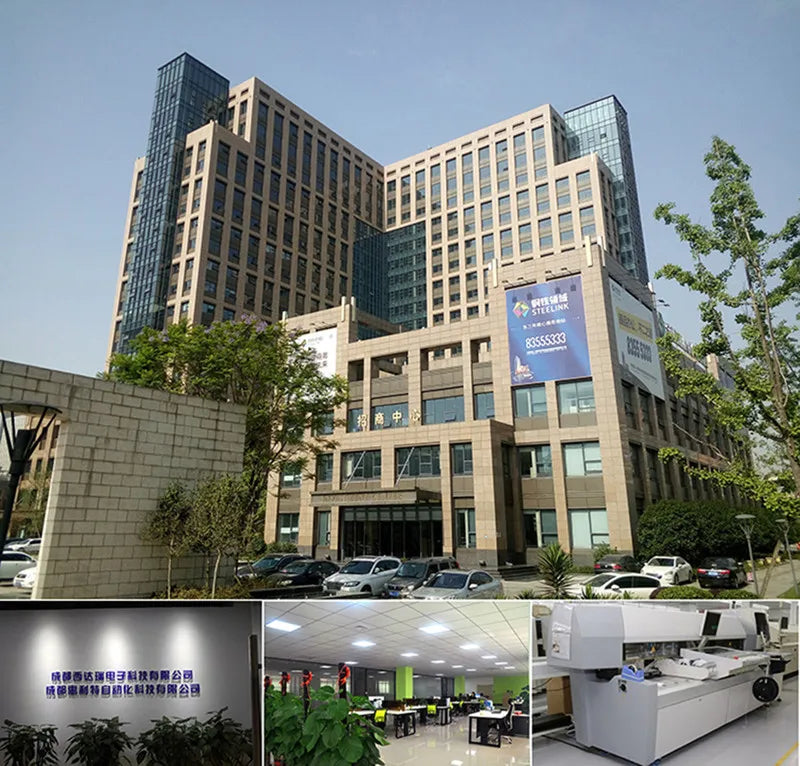

我们拥有自己的SMT工厂
