规格

品牌名称: ANCEL

功能 1: 交流电压

功能 10: 激活组件

功能 11: 20英尺延长线和LED灯

功能 12: 直流: 8V ~ 35V

功能 13: -40℃( -40℉) 至 65℃ ( 149℉)

功能 14: -110V ~ +110V (真有效值测量)

功能 15: 普通车辆4针或5针继电器

功能 2: 二极管测试

功能 3: 18种语言和固件升级

功能 4: 占空比测试

功能 5: 短路定位

功能 6: 电压: 0~180V, 时间: 0~25ms

功能 7: 锗二极管、硅二极管

功能 8: 电阻测试

功能 9: 频率测试

高度关注的化学品: 无

产地: 中国大陆

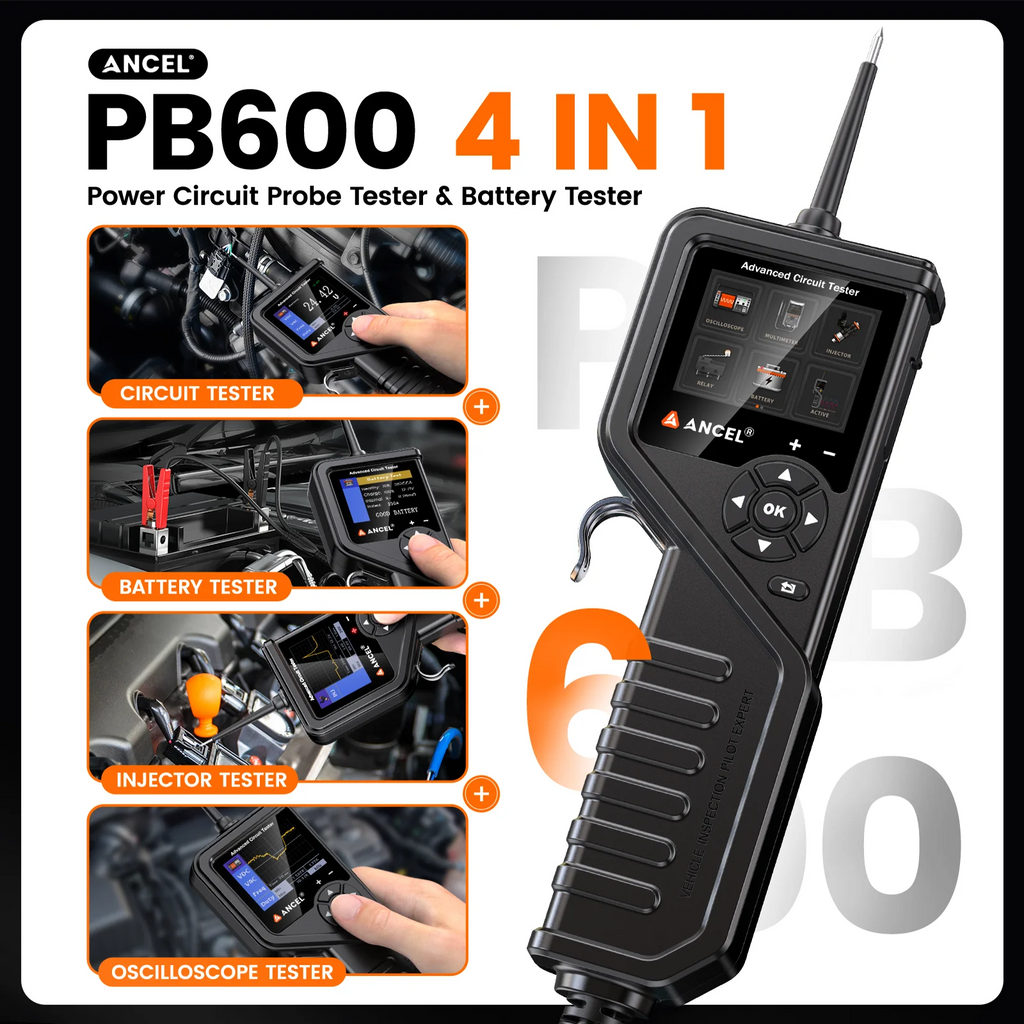

ANCEL PB600 电路探针套件 - 汽车电路测试仪，2024在线更新，9~30V电压范围，万用表，继电器测试，燃油喷射器测试仪，激活组件，示波器模式

产品介绍

具备✅万用表功能、✅示波器模式、✅导通性测试、✅继电器测试、✅手持式激活组件、✅电源/接地检测/开路和短路测试、✅拖车灯测试、✅信号电路测试、✅检查接地不良触点、✅清洁喷油器、✅20英尺延长电缆和LED灯、✅交流/直流电压/电阻/二极管/频率测试。

PB600的功能：

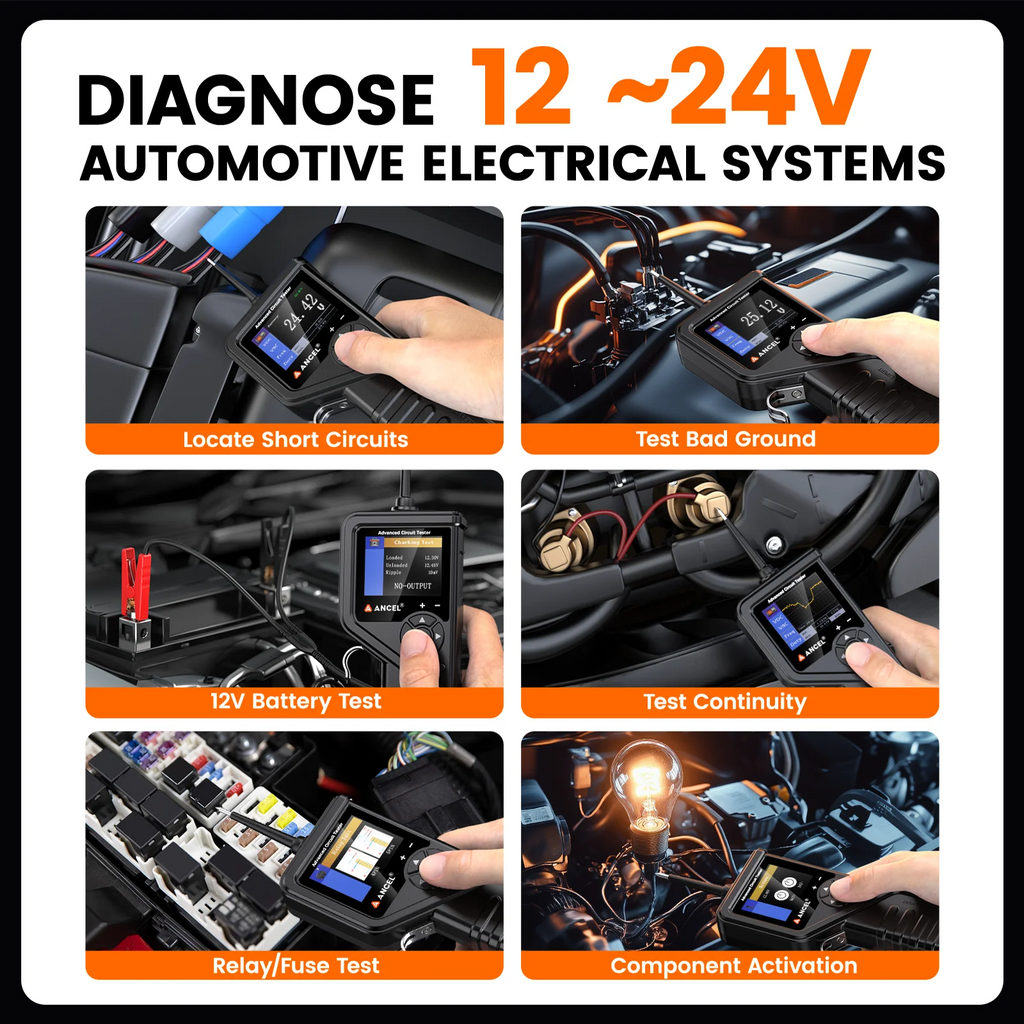

1) 快速准确地诊断12~24V汽车电气系统。将电池夹连接到车辆电池，测试仪将启动，无需额外电源。

2) 测试直流电压、交流电压、频率、占空比、电阻、二极管、燃油喷射、继电器和车辆电池。 特别是在交流电压、频率、占空比和燃油喷射测试中，用户可以按下OK键在波形显示模式和数字显示模式之间切换。

3) 激活电气组件并测试其功能，无需跳线 –通过使用组件测试将电池正极或负极电流引入测试探针尖端，从而为电气组件供电。

4) 立即测试不良接地触点，无需因短路保护而进行电压降测试。

5) 帮助用户跟踪和定位短路，无需使用外部保险丝。

6) 在其辅助接地线的帮助下测试导通性。

7) 该工具具有短路保护功能。如果过载，其内部断路器将跳闸以保护测试仪免受过载。

8) 当断路器跳闸时，即使按下特定功能按钮，该工具也无法将电池电流传导到测试探针尖端（大约10~15秒后，功能将自动恢复）；但是，测试仪的所有其他功能仍然有效，这意味着您仍然可以探测电路并观察电压读数。

功能介绍

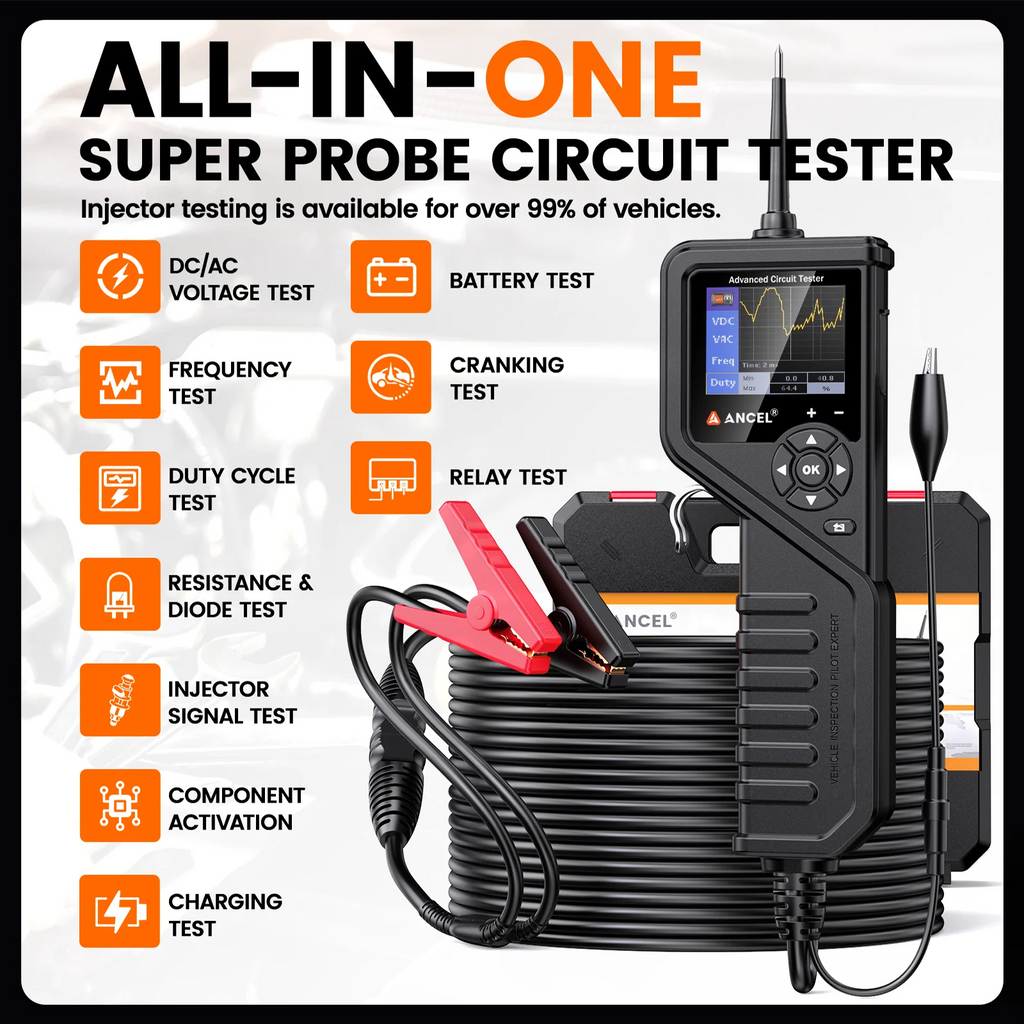

PB600具有 多种功能测试模式： 直流电压、交流电压、频率、占空比、燃油喷射、电阻、二极管、激活组件 （手持式组件测试）、继电器测试、电池测试、启动测试和充电测试等。

特别是在交流电压、频率、占空比和燃油喷射模式下，用户可以按下按钮在波形显示模式和数字显示模式之间切换。一旦电池夹正确夹在车辆电池上，测试仪将自动开启并显示启动屏幕，并在3秒内显示包含8个功能图标的主菜单。

主菜单包含8个功能测试选项： 示波器、万用表、高级电路测试仪、喷油器、继电器、电池、主动、PN-测试和设置。每个功能测试包含以下指定功能：

示波器 - 主要测试各种电压信号，包括直流电压、交流电压、频率和占空比四个功能。除直流电压外，其他三个可以在数字显示模式和波形显示模式之间切换，它们是示波器功能的一部分。

万用表- 主要测试二极管的电阻值和正向电压。电阻测量还包括导通性测试 – 当电阻值小于30Ω时，测试仪蜂鸣器会报警，用于判断导线是否断开。

喷油器 - 主要测试燃油喷射信号参数，仅包含一个功能。它可以通过按钮在波形显示和数字显示模式之间切换。

继电器 主要通过继电器测试线、辅助接地线和探针测试并帮助识别车辆继电器是否正常工作。

电池 - 主要测试车辆电池，包括电池测试、启动测试和充电测试三个功能，以检测车辆电池健康状况。激活组件（手持式激活组件）- 主要通过按下特定按钮激活车辆组件，使电流从电池正极流向探针尖端或接地以提供电源，从而激活车辆组件。

PN-测试 - PN结测试。该功能与万用表功能中的二极管测试相同。

设置 - 设置功能，用于设置主机状态，如语言选择、蜂鸣器开关、显示屏测试、LED测试、主机升级和主机版本号等。

特点

1.智能识别电压/电阻

2.万用表模式（测量电压、电阻、二极管、导通性、电流和频率）

3.继电器测试

4.喷油器测试

5.二极管测试

6.示波器功能

7.0-5V可调电源

8.车辆组件激活

9.正负极性测试

10.智能断路器保护（可调过载）

11.屏幕样式背景可选

12. 网络可在线升级

13. 多语言：英语、西班牙语、法语，您可以随时自行更改语言。

产品规格

(1) 工具规格
显示屏：2.4 英寸 TFT (320*240 DPI )
操作温度：-20℃(-4℉) 至 50℃(122℉)
存储温度：-40℃(-40℉) 至 65℃(149℉)
尺寸 (长*宽*高)：228*80*32mm

(2) 电气规格
供电电压直流：8V ~ 35V
直流/交流电压测试：-110V ~ +110V (真有效值测量)
频率：0Hz ~ 1Mhz
占空比：0.0%~100.0%
燃油喷射：电压：0~180V，时间：0~25ms
电阻：0~1MΩ
二极管：锗二极管、硅二极管
继电器测试：普通车辆 4 针或 5 针继电器

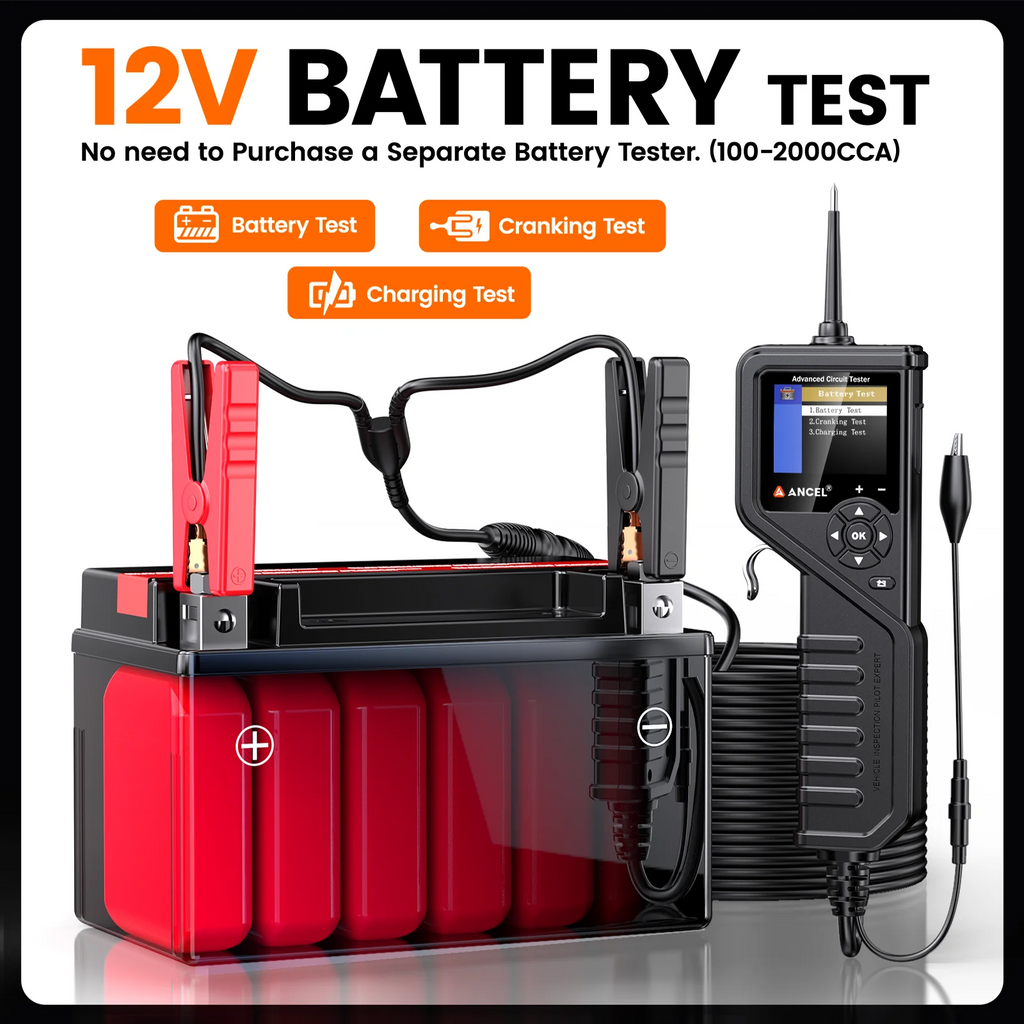

电池测试：100-2000 CCA，12V 车载电池
额定电流：1A~8 A

⚠ 警告!!!
PB600 仅适用于 12-24V 车载电池电气系统，不应用于测试 110/220V 家用电器；否则会造成损坏。LED 和 LCD 的电流消耗不超过 100 毫安，因此当将此测试仪用作测试灯或万用表时，对电脑和安全气囊是安全的。激活车辆部件时，请特别注意：当测试仪通电后，在组件测试中按下左/右按钮意味着所有电池电流都通过测试探头尖端从车辆电池的正极或负极引入。请严格遵循
说明，以免损坏车辆的电气组件。

安装/更新软件
此功能允许您通过计算机更新测试仪软件。
注意： 测试仪随附最新版软件。
1) 在电脑上，从互联网下载驱动程序：
a. 访问 [链接被eBay删除]
b. 单击下载选项卡
c. 下载 KingUpdater
d. 下载 PB600 软件（如果有可用更新）
2) 使用 USB 线将测试仪连接到电脑。
3) 在系统设置中，使用向上/向下按钮选择更新模式，然后
按下 OK。
4) 按照测试仪和电脑上的说明进行操作。

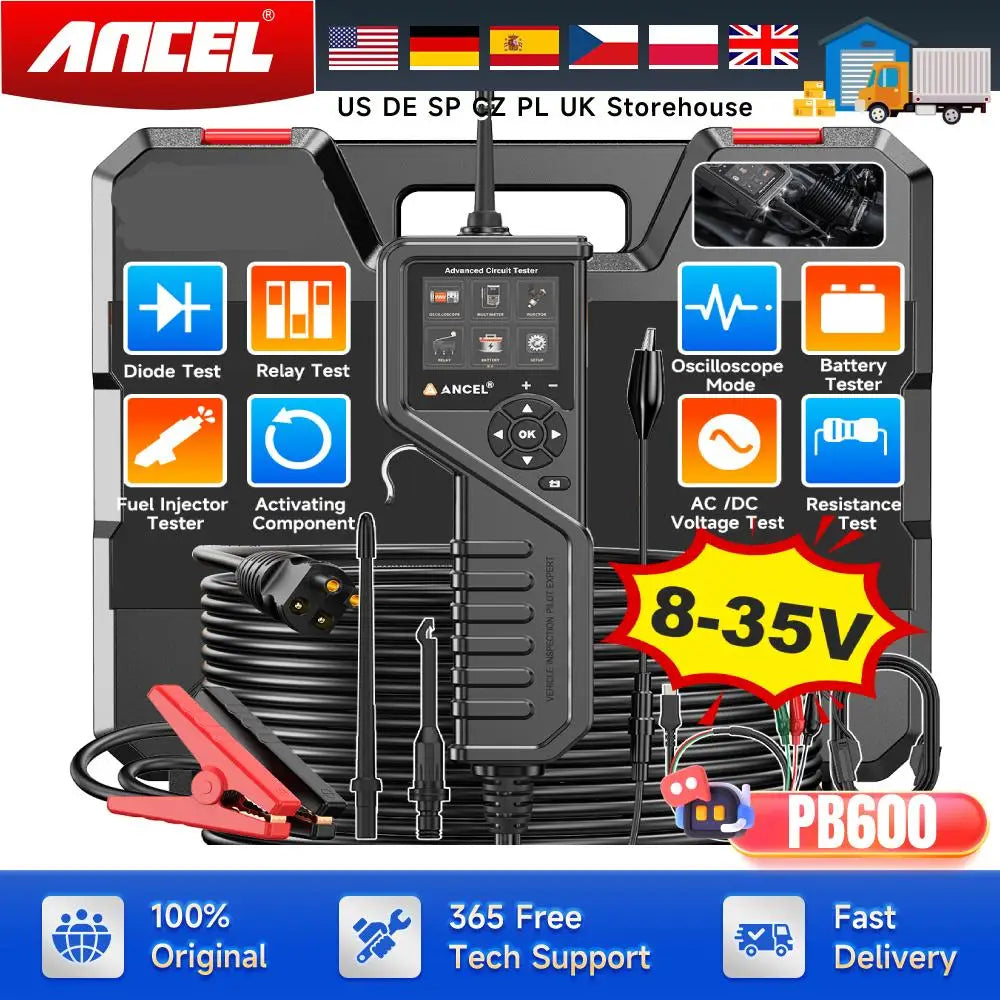

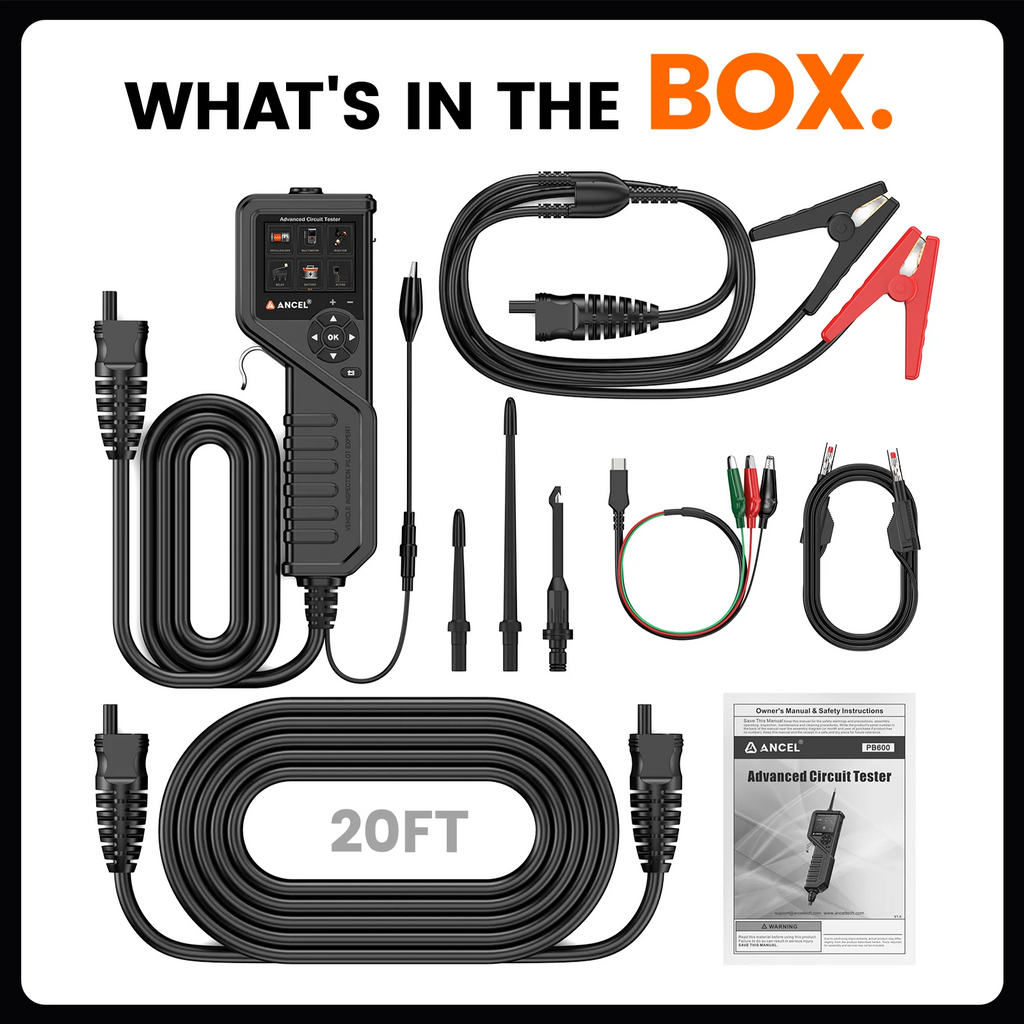

零件清单
超级探头电路测试仪 * 1
长探头尖端 *1
短探头尖端*1
穿刺针 *1
穿刺针延长线 *1
电池夹线 *1
测试仪延长线 *1
继电器测试线 *1
用户手册 *1
工具箱 *1
