描述
规格
产地: 中国大陆
增益(dB): 1.8-50MHz
N7DDC ATU-10 QRP 自动天线调谐器
https://www.aliexpress.com/item/1005003234902647.html
特色：
采用原装进口磁环：T68-2
注意：调谐时建议最大功率不超过30瓦。（调谐后可设置100瓦在此功率下工作）
驻波比大于1.1将自动激活调谐，最小功率已从5W更改为1W。
修改后，可在5W以下进行调谐。过低的值可能导致调谐不够精细（原始默认设置为大于5W自动调谐），请在下单前知晓。
全部采用三星SMD电容，C通道电容，我们采用三星1000V高压SMD电容（原版默认使用500V），以及美国进口PIC芯片。
订购指南

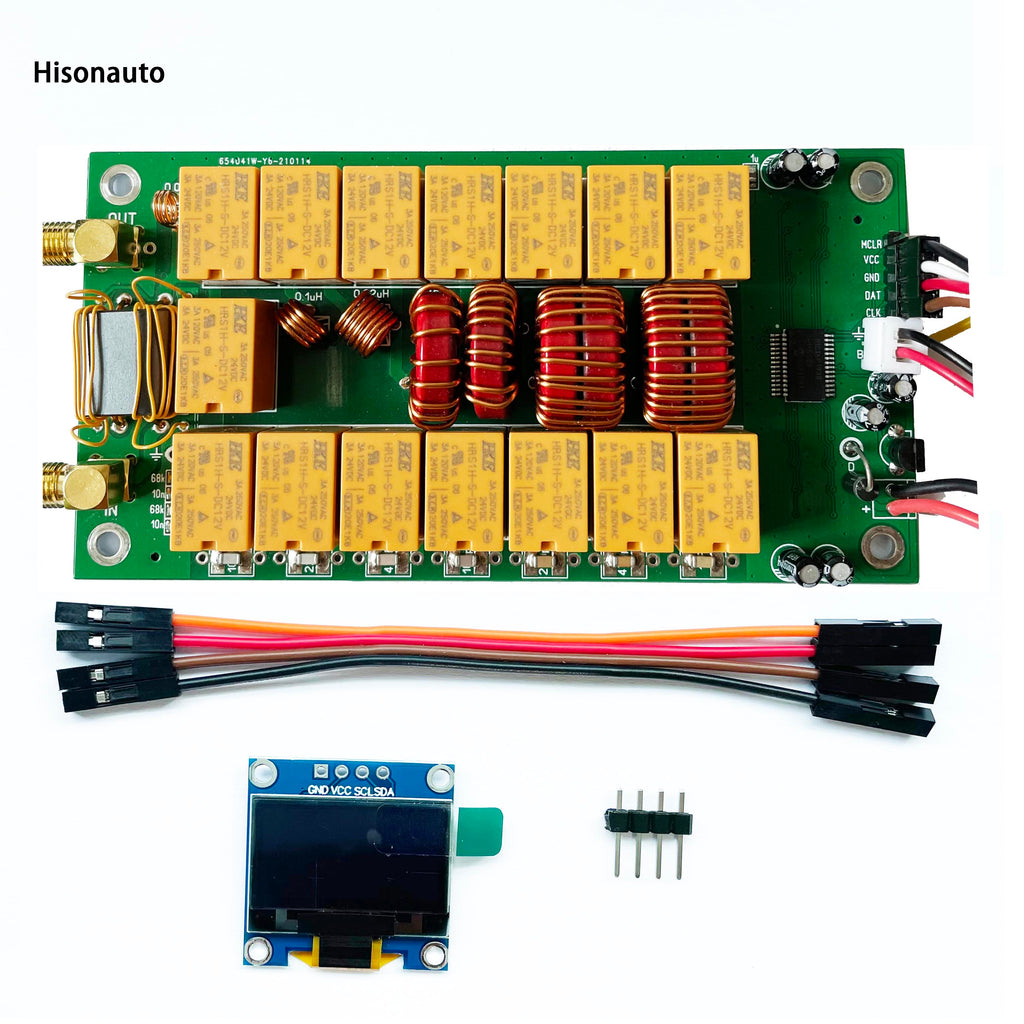

类型 1：
1. PCB主板 x1。（正反面SMD电子元件已焊接，并已烧录最新版固件）
2. 若干插接电子元件及附件。（需要用户自行焊接）。
3. 0.96英寸OLED屏幕 x1

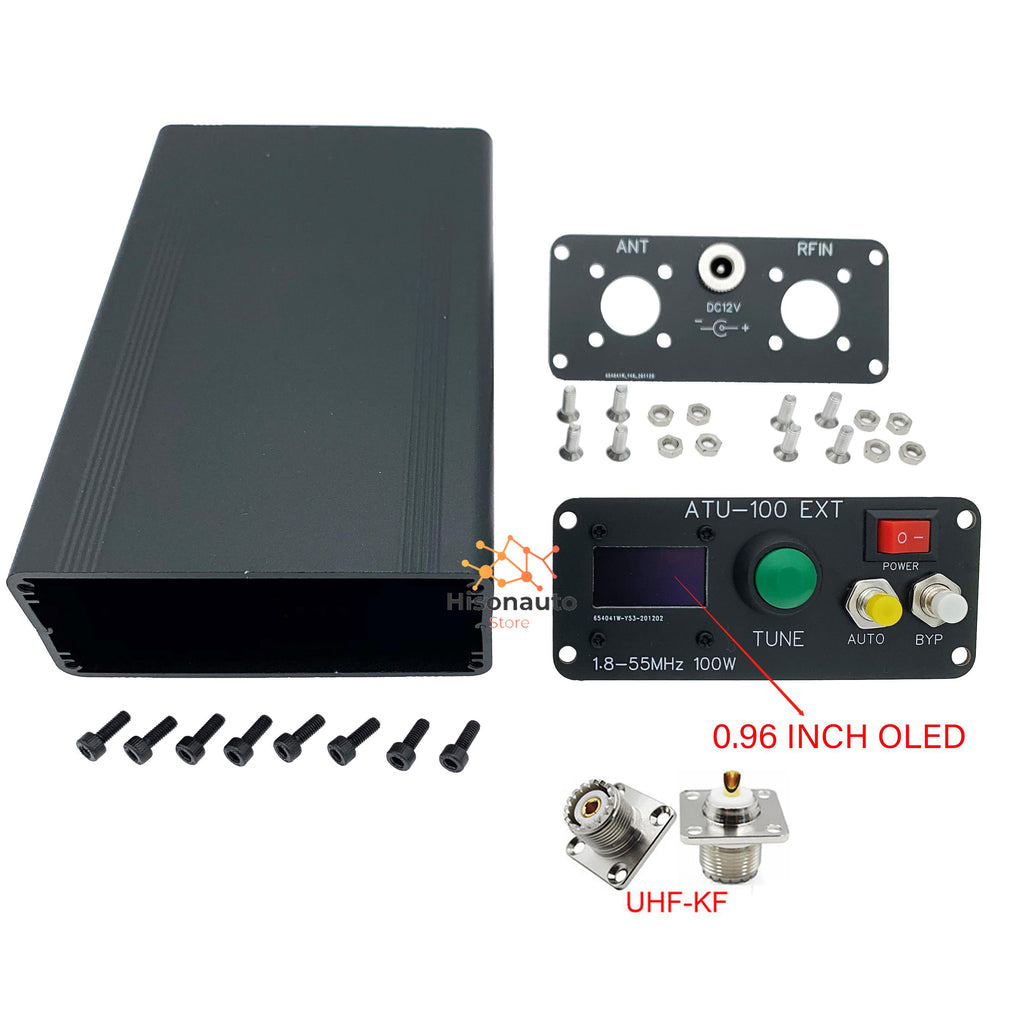

外壳 2：
1. 铝合金外壳 x 1。（140x 88x 38毫米 长*宽*高）
2. 前面板 x1
3. 0.96英寸OLED屏幕 x1
4. 电源开关 x1
5. 调谐按钮 x1
6. 自动按钮 x1
7. 旁路按钮 x1

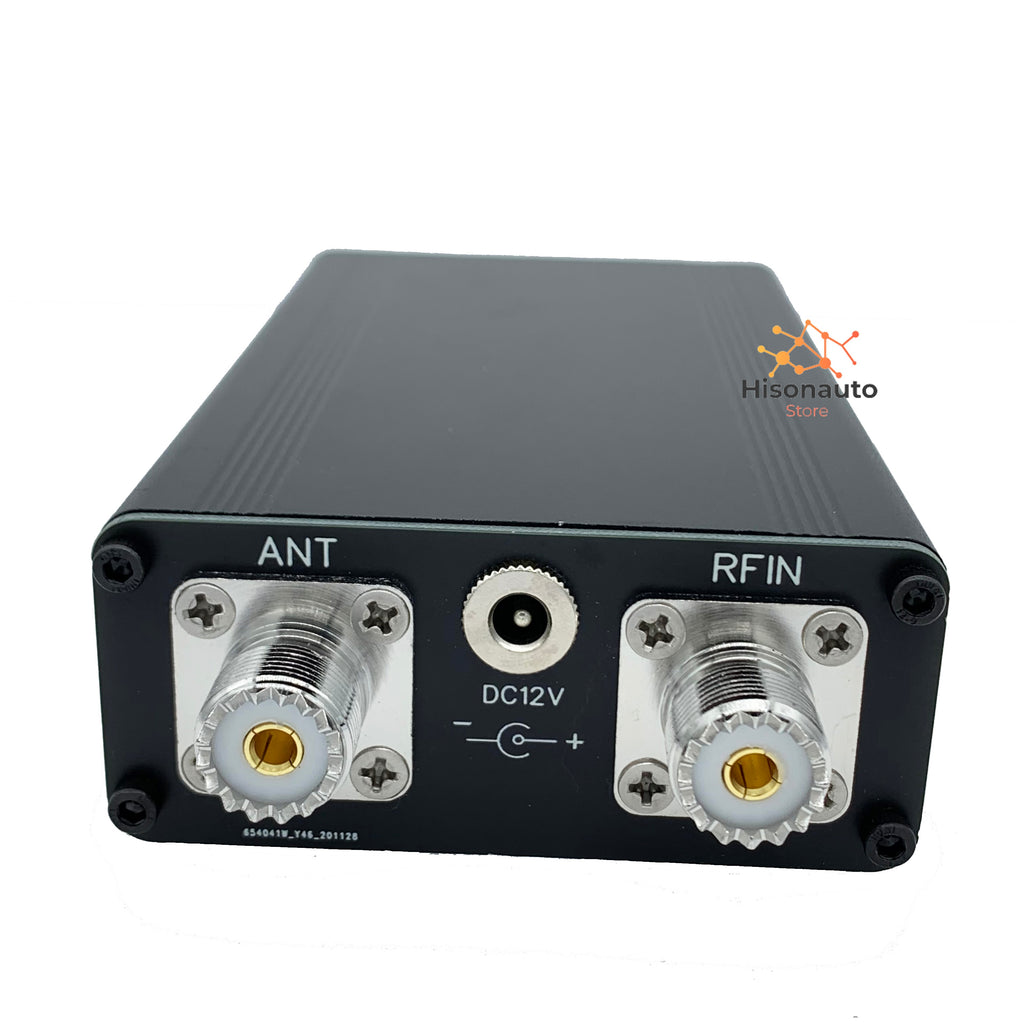

8. 后面板 x1（包括一个DC5.5 x 2.1母插座，请注意不包括UHF连接器）
9. UHF-KF母连接器 * 2（也称为SO239/SL16/PL259）

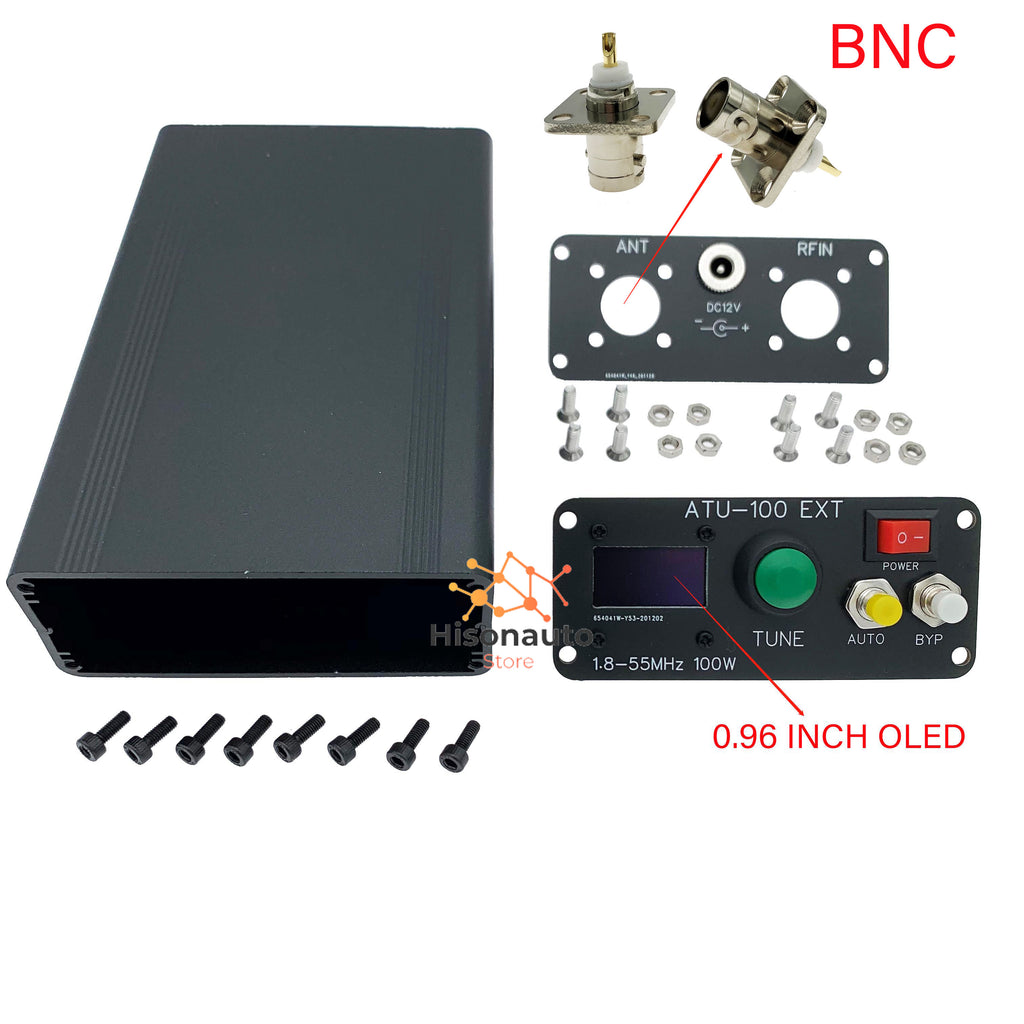

外壳 3：
1. 铝合金外壳 x1。（140x 88x 38毫米 长*宽*高）
2. 前面板 x1
3. 0.96英寸OLED屏幕 x1
4. 电源开关 x1
5. 调谐按钮 x1
6. 自动按钮 x1
7. 旁路按钮 x1
8. 后面板 x1
9. DC5.5 x 2.1母插座 x1
10. BNC连接器 x2
最新固件版本为3.2
版本3.2中的新功能
1.修复了数据持续传输到显示器的错误。
2.新增了禁用所有继电器以及计时器显示的功能。新单元35-01用于激活此功能。显示屏关闭计时器设置 - 单元32。您可以在功耗至关重要的QRP设置中使用此功能。
3.显示屏复位超时增加到2秒。这对于一些复位引脚上非常敏感的OLED显示屏是必需的。
注意：

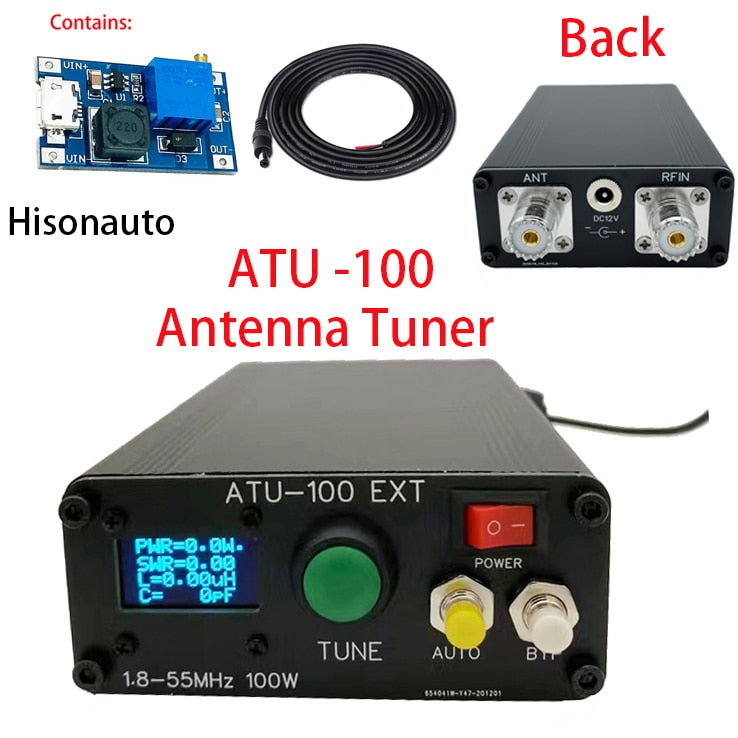

机器介绍：
尺寸：140 x 88 x 38 毫米（长*宽*高）
机器：有2种模式：自动模式和手动模式调谐功能。
（1）机器UHF：
机器UHF：包括
1. 成品机 x1 (默认SMA母头连接器，连接电源后即可使用。)
2. DC5.5 x 2.1电源线 x1 (50厘米)
3. USB 5V 转 9V 升压板 x 1
（2）成品机：如果您想购买，请点击下方购买链接：
https://www.aliexpress.com/item/4000773678364.html?spm=5261.ProductManageOnline.0.0.3aa94edf6GcFRL
成品机：包括
1. 成品机 x1 (默认SMA母头连接器，连接电源后即可使用。)
2. SMA转UHF连接器 x 2
3. SMA转BNC连接器 x 2
4. DC5.5 x 2.1电源线 x1 (50厘米)
5. USB 5V 转 9V 升压板 x 1

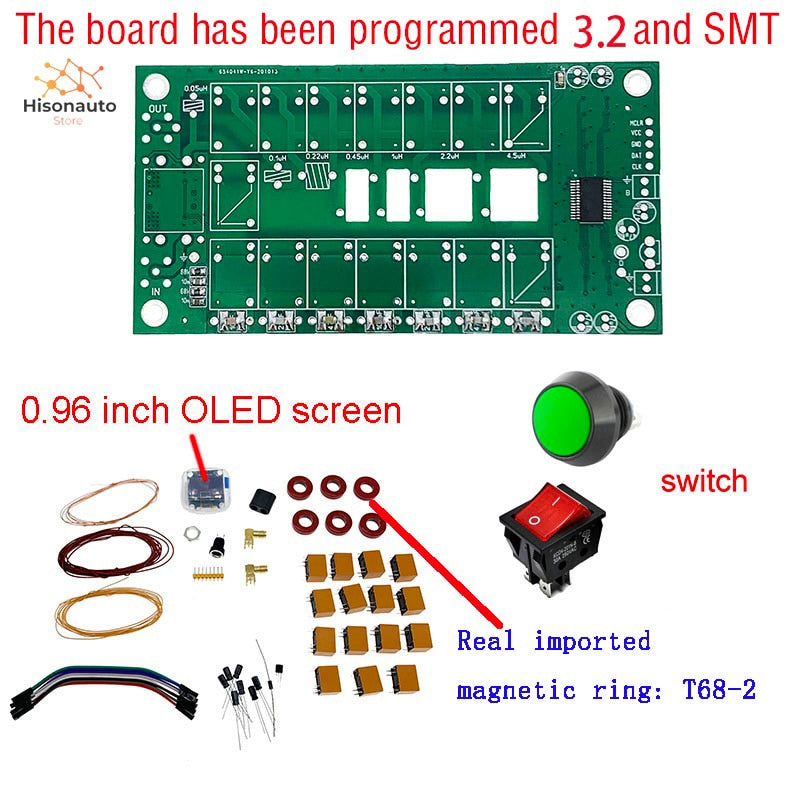

DIY套件
注意：该板已烧录3.2程序并经过SMT贴片工艺处理
1.DIY套件，需要有焊接能力。
2. 无需烧录固件。
3.SMT电子元件已焊接。

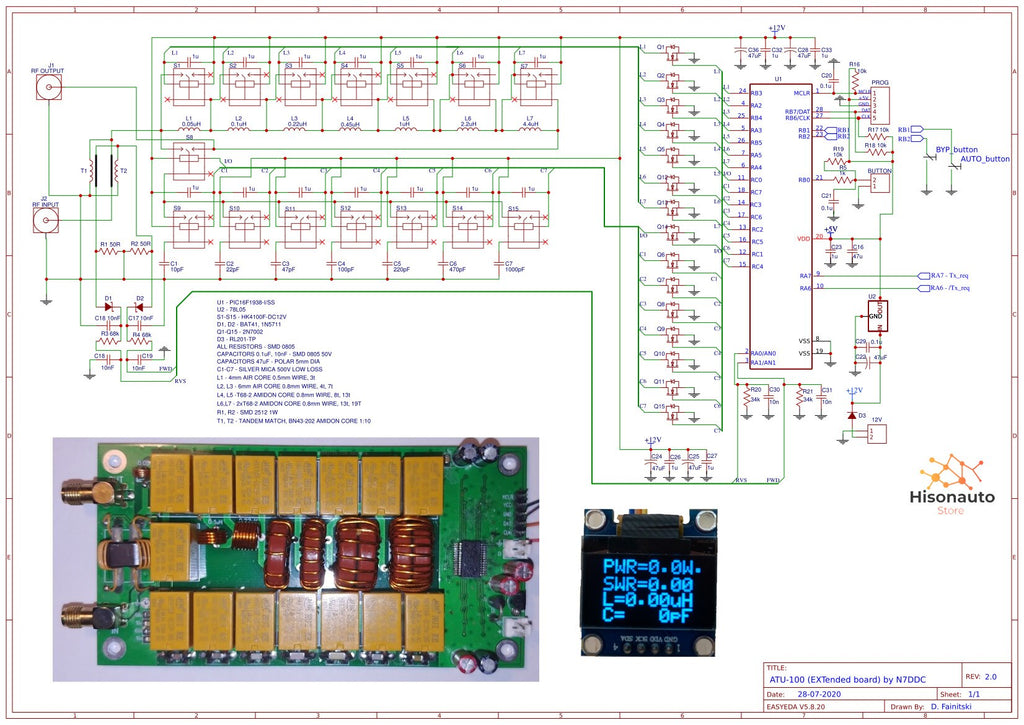

4.电路图和固件，请联系我们。
5. 带OLED显示屏。
6.电源开关按钮 x 1
MINI 0.96英寸OLED ATU100自动天线调谐器100W自动日间调谐套件零件
0.96英寸OLED自动调整
1. DIY套件需要焊接能力；
2. 显示屏为0.96英寸OLED
3. 电路图和固件，请联系商店。
4. 重量：约200克
5. 纸箱包装尺寸：15*10*4CM
ATU-100 MINI 7x7天线自动调谐器的主要特点：
频率范围：1.8-50 MHz
工作电源电压范围：直流10-15 V
最大电流消耗：300 mA
最大工作功率：100瓦
最大可测量功率：150瓦
1瓦：开始设置最小功率所需
最小可测量功率：0.1瓦
功率高达10W时的测量步长：0.1瓦
功率大于10瓦时的测量步长
STI：1瓦
功率测量精度：10%
指定最大电感：8.4 uH容量
电感最小安装步长：0.05μH
最大安装容量：1870 pF电容
最小安装步长：10 pF

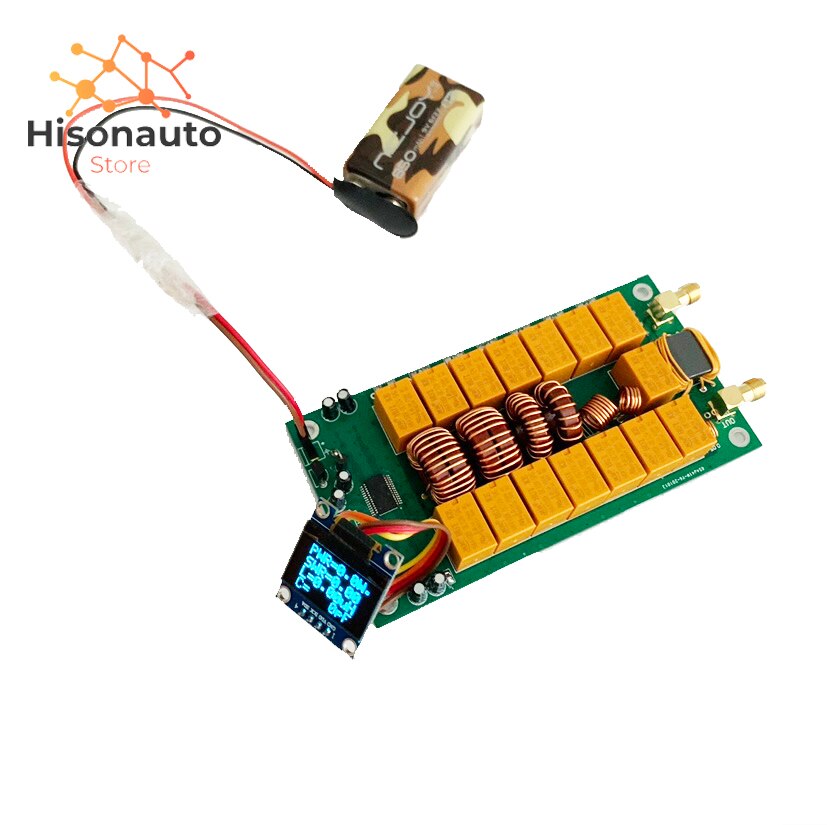

该板已烧录3.2程序：
板子两面均已完成SMT贴片工艺：

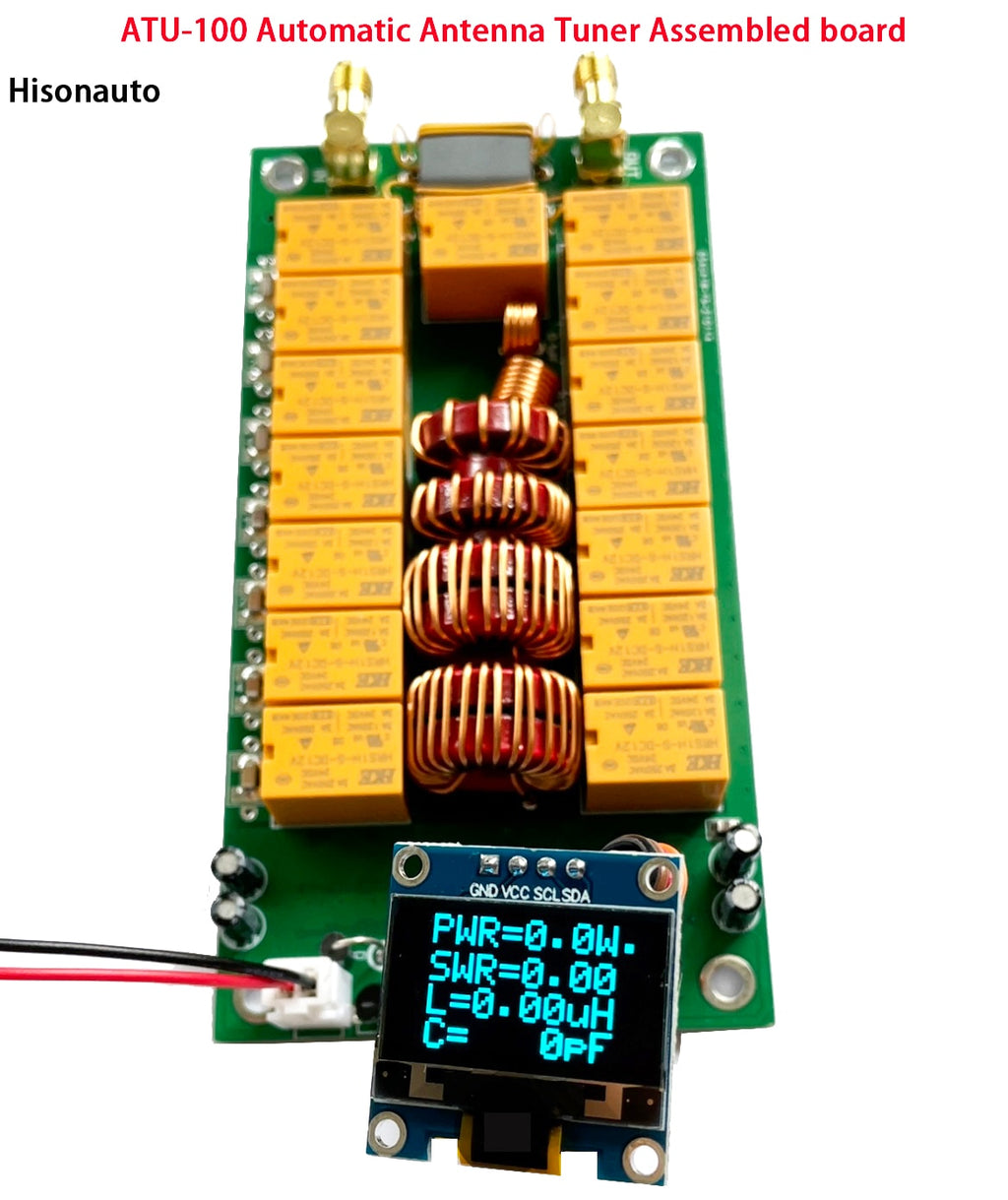

组装板：
可直接使用
版本为3.2
您将收到图片所示产品（不含电池）
仅外壳：尺寸：140MM*88MM*38MM
外壳2：UHF
外壳3：BNC
