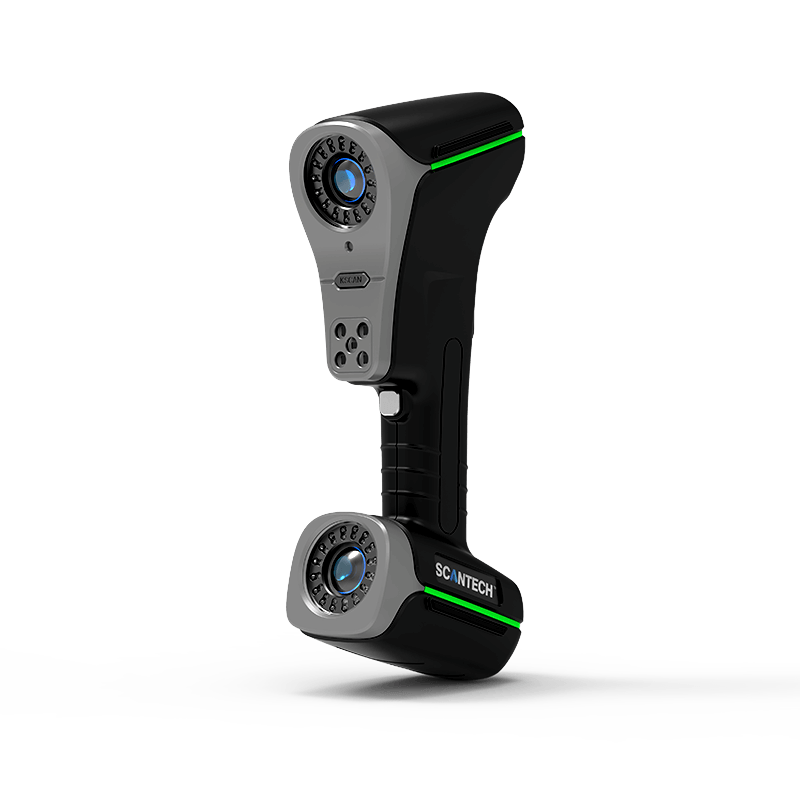

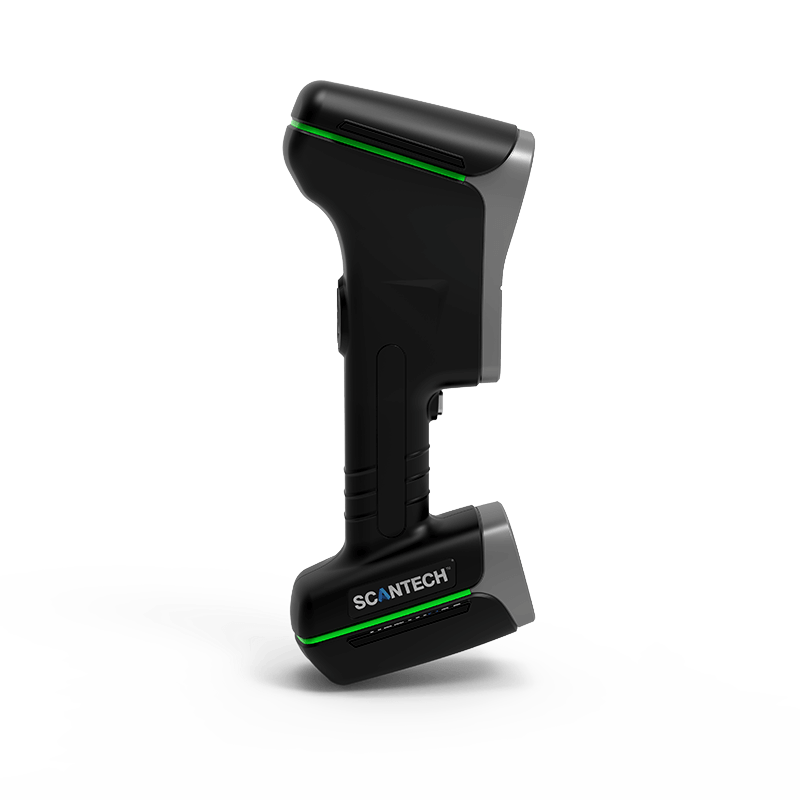

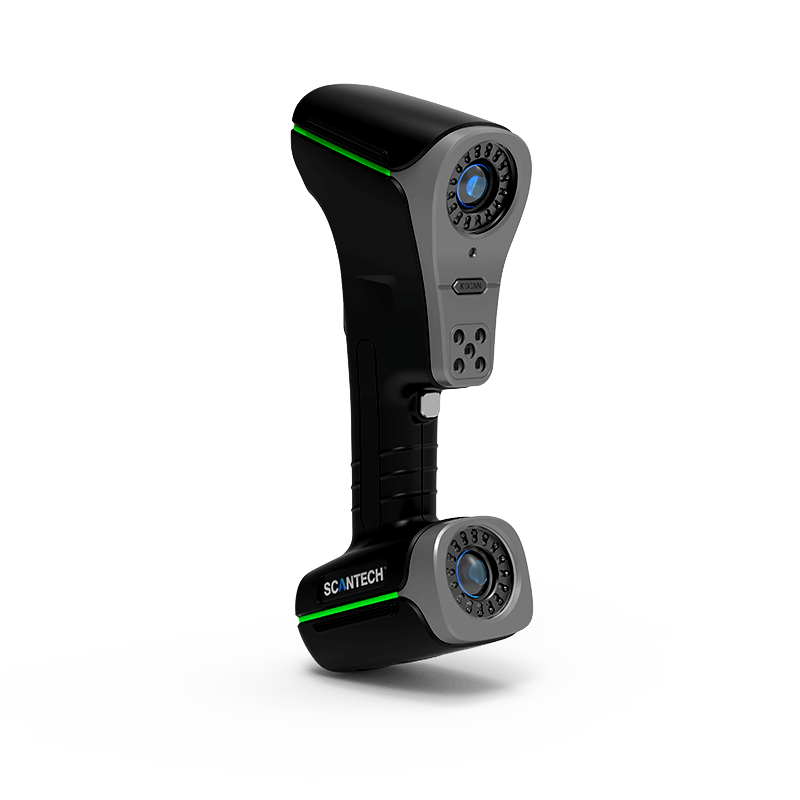

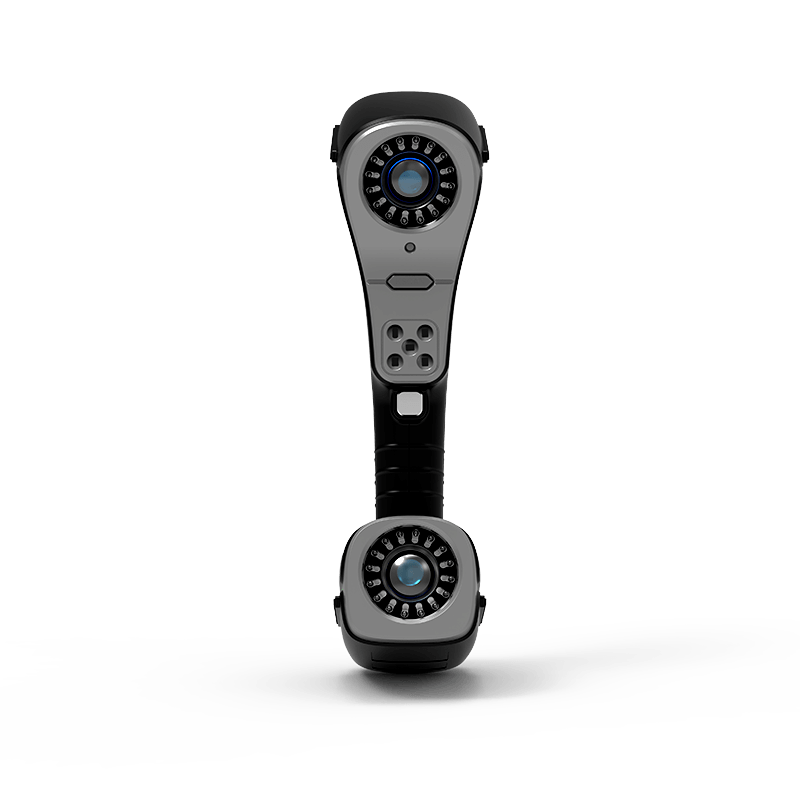

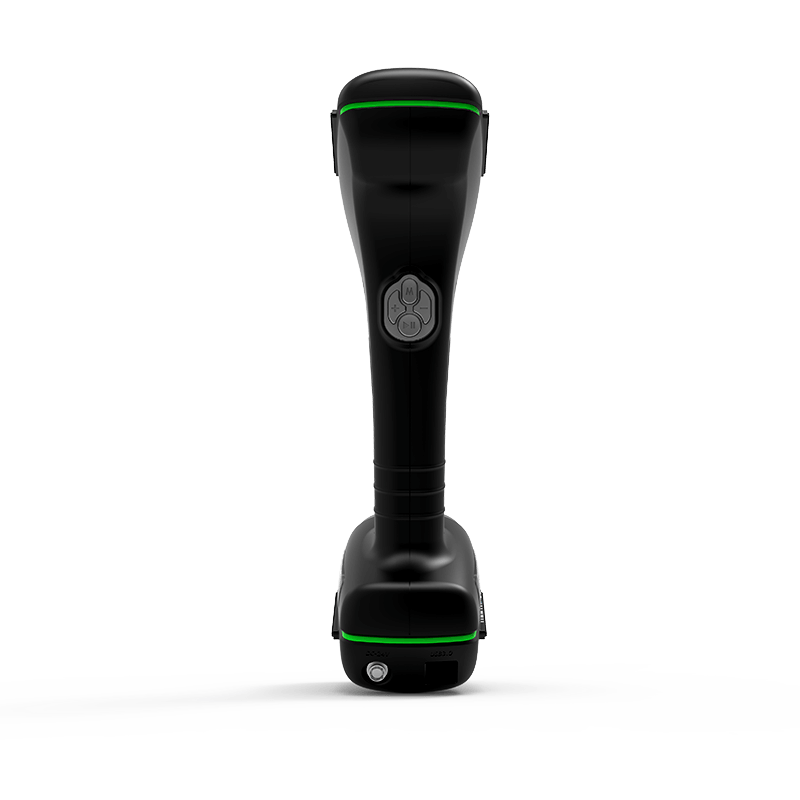

KSCAN-MagicII 复合式三维扫描仪

ScanTech

KSCAN-Magic 系列复合式三维扫描仪首次引入红外激光+蓝光激光技术,拥有五种标准工作模式:全球首创的红外激光大区域扫描、蓝色激光十字快速扫描、蓝色平行激光精细扫描、单条蓝色激光深孔扫描、内置摄影测量系统。

KSCAN-Magic 系列在性能上实现了革命性突破。其无与伦比的扫描速度、精度、细节、扫描面积和景深极大地优化了三维测量工作流程,并加快了产品上市时间。为了获取难以触及或复杂表面上的数据,KSCAN-Magic 系列可以配备便携式 CMM K-Probe,为精密测量提供全面的三维数字化解决方案。

描述

创新红外激光

KSCAN-Magic 在全球范围内创新性地采用了红外激光扫描技术。其极致扫描面积达到 1000 毫米 x 1150 毫米,轻松实现精准大范围测量。

轻松高效

KSCAN-Magic 三维扫描仪拥有 41 条激光线,可提供 1,300,000 次测量/秒的超快扫描速率。通过灵活切换扫描模式,满足不同的应用需求,大幅提升工作效率。

极致清晰细节

在超精细扫描模式下,KSCAN-Magic 三维扫描仪能精准获取复杂物体表面的完整数据,轻松捕捉每个细节,分辨率高达 0.010 毫米。

单激光线扫描

单激光线扫描模式可准确快速地采集深孔和死角位置的 3D 数据。

计量级无损检测测量

0.020 毫米的扫描精度和 0.03 毫米/米的体积精度;为航空航天工业提供超高精度的无损检测。

技术规格

类型 KSCAN-Magic II
扫描模式 超快速扫描 13 条蓝色激光十字线
(+ 1 条额外蓝色激光线)
超精细扫描 7 条蓝色平行激光线
大面积扫描 11 条平行红外激光线
深孔扫描 支持
激光线总数 45
精度 0.020 毫米
扫描速率 高达 1,650,000 次测量/秒
扫描面积 高达 1440 毫米 × 860 毫米
摄影测量系统 标准配置 内置
扫描面积 3760 毫米 × 3150 毫米
景深 2500 毫米
激光等级 CLASS Ⅱ (对眼睛安全)
分辨率 高达 0.010 毫米
体积精度 独立工作 高达 0.010 毫米 + 0.030 毫米/米
与 1 米参考杆配合使用 高达 0.010 毫米 + 0.020 毫米/米
与 MSCAN-L15 配合使用 高达 0.010 毫米 + 0.015 毫米/米
工作距离 300 毫米
景深 925 毫米
便携式 CMM K-Probe 可选 支持
单点重复性 0.030 毫米
追踪频率 60 赫兹
智能边缘检测模块 可选 支持
边缘精度 0.030 毫米
管道检测模块 可选 支持
输出格式 YBC / LRA / 补偿值
输出格式 .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc 或自定义
操作温度范围 -10~40°C
接口模式 USB 3.0
专利 CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1
