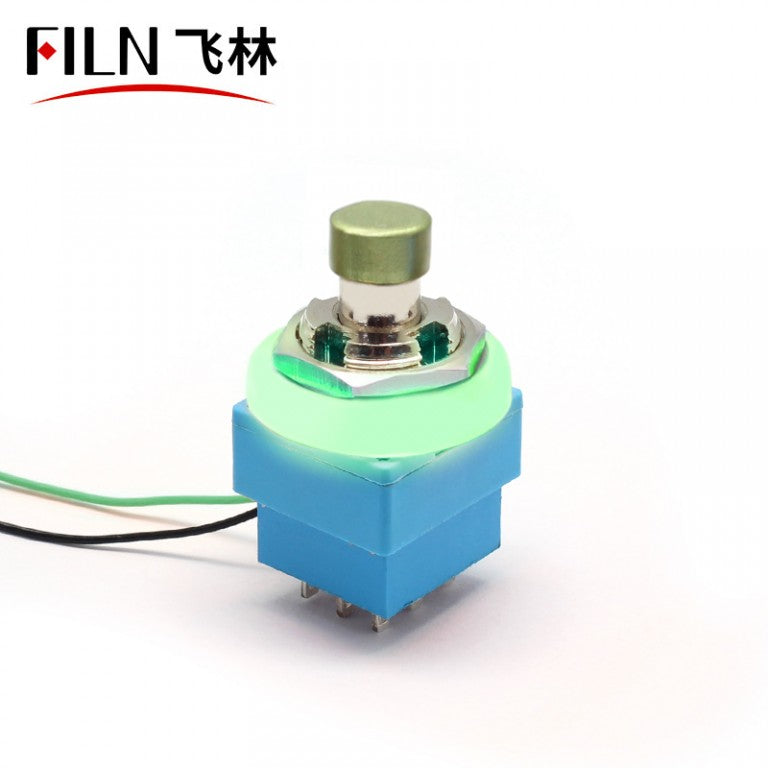

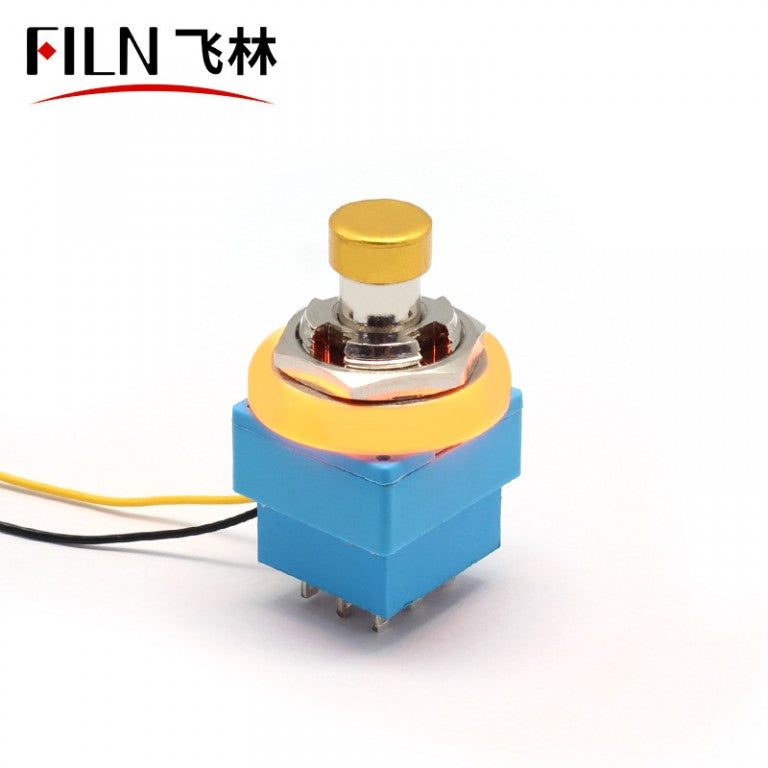

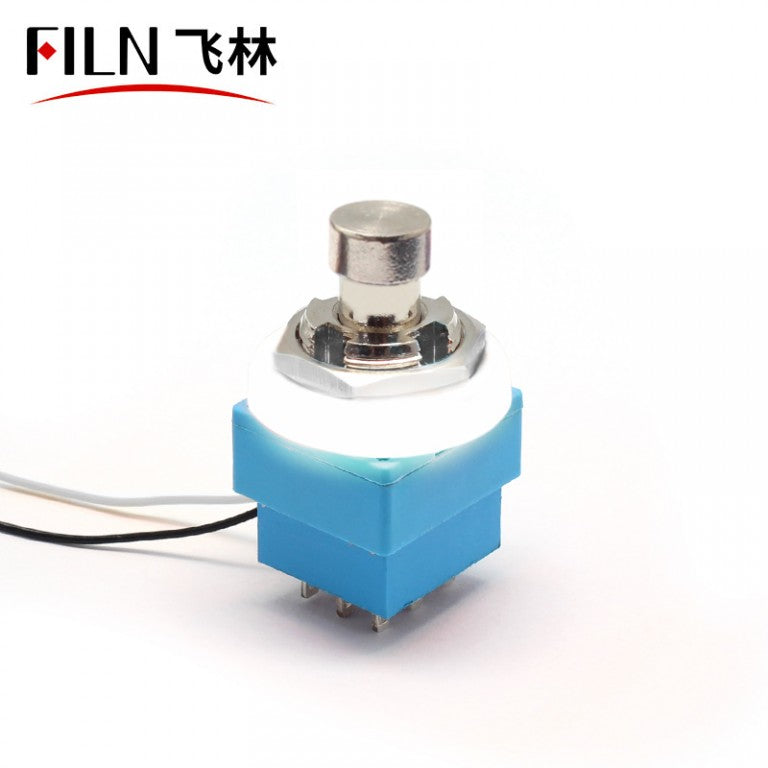

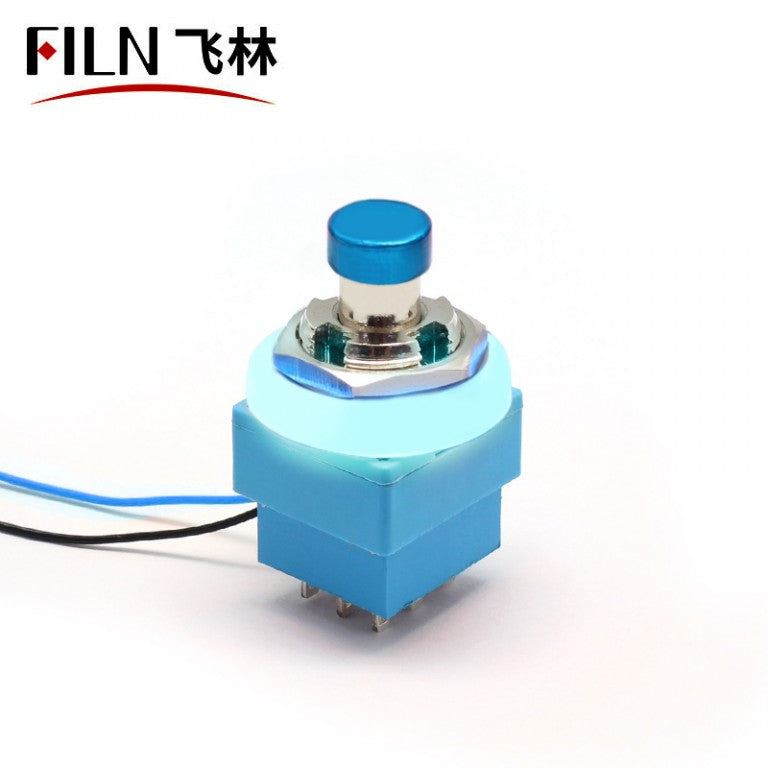

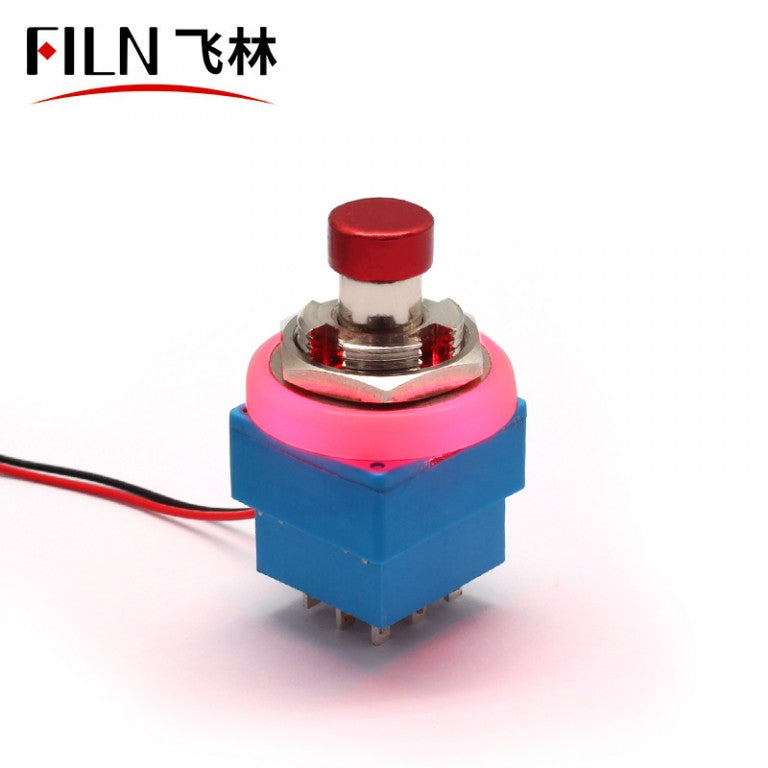

带LED灯的3PDT吉他脚踏开关

FILN

  • 型号: FLNST09PYZ – Z12_BA2_R
  • 电压: 2v 2.8v
  • 电流: 1A
  • 材质: 黄铜
  • 认证:CE CCC ROSH
  • 灯颜色: 红 黄 绿 蓝 白 红蓝双色 红黄双色 红白双色 绿黄双色 绿蓝双色 绿白双色等
  • 邮箱: inquiry@cnylin.com.cn
  • 下载PDF:  带灯3PDT开关

描述

新款带灯吉他开关正式全球发售,以前的吉他开关都是不带灯的,为了更贴近客户的个性化需求,FILN设计了一款带灯带线的吉他开关,安装在音效上非常亮眼,当人们演奏音乐非常高兴的时候,每当看到带灯的吉他开关可以踩下去,非常方便。

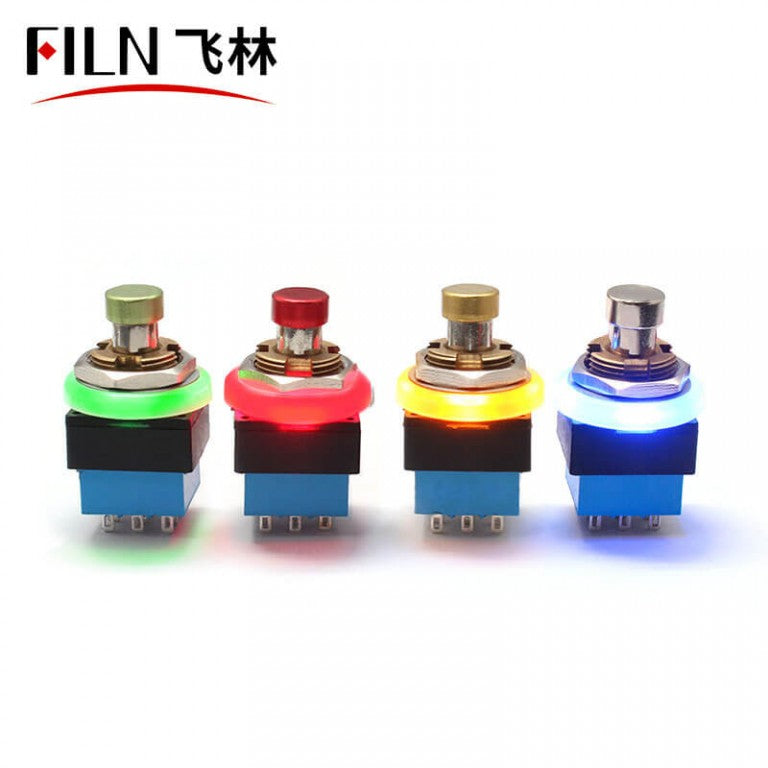

这款带灯吉他开关孔径为16MM,有红、黄、绿、蓝、白5种单色,以及红绿、红蓝两种双色。使用起来非常方便。灯由电线引出,焊接电线也很方便

配件名称 材料
按钮 铝合金
套筒 锌合金
螺柱 铜合金
摆杆 锌合金
铁壳 不锈钢
中脚踏板 铜合金
灯罩 PC
外壳 PBT
底座 PBT
支架 POM
电路板 PCB
灯珠 LED

电气性能:

项目 测试条件 技术要求
6.1 开关额定值 250V2A/125V5A
6.2 灯额定值 白光3V20mA/红光2V20mA/绿光3V20mA 蓝光3V20mA/黄光2V20mA
6.3 绝缘电阻 在铜脚之间以及铜脚与外壳之间施加DC500V,一分钟后测量。 ≥100MΩ
6.4 耐压 在铜脚与外壳之间施加AC2000V,0.5mA,持续10秒; 无击穿或闪络。
6.5 电气耐久性 在额定负载下,每分钟操作30次,总共操作10,000次。 1. 外观和手感可接受;



2. 接触电阻 ≤ 2Ω;

3. 压力测试合格。

7 机械性能:
7.1 操作力 开关垂直于操作方向放置,在按钮一侧施加力以测量使开关打开所需的最大力。 根据客户要求为10-20N。
7.2 铜脚强度 在铜脚顶部施加60 N的静态载荷,向内推60秒。 端子无损坏、脱落,开关功能正常。
7.3 可焊性 铜脚浸入235 ± 5 °C的熔锡浴中,持续时间为3 ± 0.5秒。 浸入部分的表面超过90%被锡覆盖。
7.4
耐焊接热 铜脚焊接部分浸入260 ± 5 °C的熔锡炉中3 ± 1秒。
  1. 本体无明显变形;
  2. 机械性能、电气性能测试合格。
手工烙铁焊接,焊接温度350 ± 5 °C,焊接时间3 ± 1秒。焊接时不要对铜脚施加压力。
8 机械性能:
8.1 高温电阻 在85 ± 2 °C的环境中静置72小时,然后置于自然环境中1小时后进行测试。 1. 外观和手感可接受;



2. 接触电阻 ≤ 2Ω;

3. 压力测试合格;

机械性能合格。

8.2 耐热湿性 在40 ± 2 °C,湿度91% – 95% RH的环境中放置96小时,然后置于自然环境中1小时后进行测试。
8.3 低温电阻 在-25 ± 2 °C的环境中静置12小时,然后置于自然环境中1小时后进行测试。
8.4 温度交替 按照图中所示的温度和时间进行温度交替,连续测试5次,然后置于自然环境中1小时。



产品来源:https://www.indicatorlight.com/3pdt-guitar-foot-switch-with-led/
